Energirevision for beluftningssystemer: Sådan beregnes kWh/kgO₂ og finde besparelser

Direkte svar: Beluftning bruger 50-70 % af den samlede energi på et spildevandsrensningsanlæg. Kerneeffektivitetsmetrikken er Standard Aeration Efficiency (SAE), målt i kgO₂/kWh – hvor meget ilt dit system leverer pr. energienhed. Et veldesignet fint boble diffusersystem opnår 2,5–5,0 kgO₂/kWh. De fleste anlæg, der er i drift, lever ikke op til dette ved 1,5-2,5 kgO₂/kWh på grund af tilsmudsede diffusorer, overdimensionerede blæsere, der kører med delbelastning, faste DO-sætpunkter, der ignorerer variation i døgnbelastning og manglende VFD-kontrol. Et energisyn identificerer præcis, hvilken af ​​disse der koster mest - og US EPA har dokumenteret, at et korrekt designet beluftningskontrolsystem alene reducerer beluftningsenergien med 25-40%.

Hvorfor beluftningsenergi betyder mere end enhver anden proces

Mens beluftningssystemer kun står for 2-5 % af byggeomkostningerne, forbruger de op til 80 % af anlæggets energi. Selv med det konservative tal på 50 % er tallene betydelige:

En 20 % forbedring af beluftningseffektiviteten ved et 50.000 m³/dag anlæg sparer $90.000/år. Hvert år. Uden proceskompromis – faktisk med bedre biologisk ydeevne.

Revisionsrammen nedenfor identificerer, hvor disse besparelser gemmer sig.

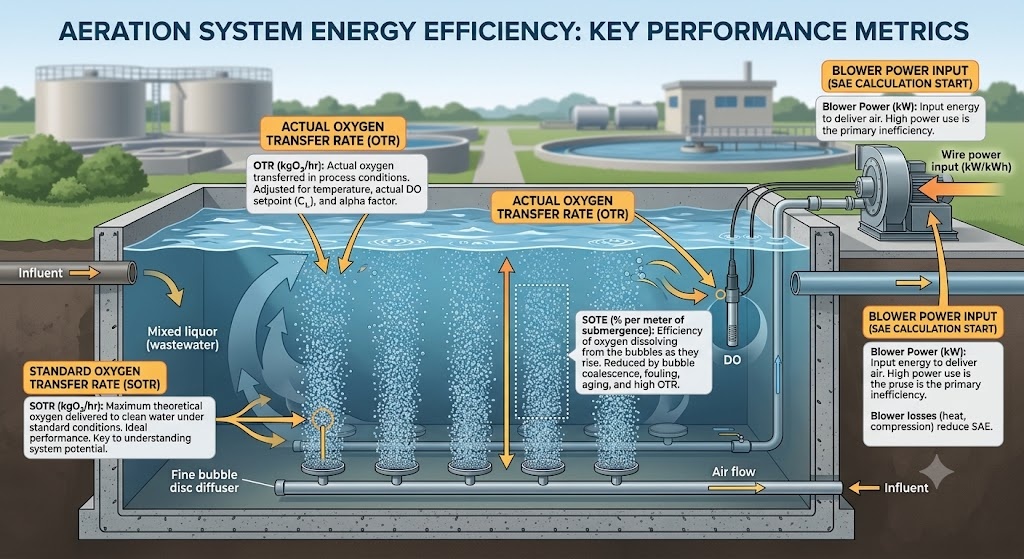

De fire nøglemålinger: SOTR, SOTE, OTR, SAE

Før du auditerer noget, skal du tale samme sprog som dit udstyr. Fire metrikker definerer beluftningssystemets ydeevne:

SOTR — Standard Oxygen Transfer Rate
Den iltmasse, der overføres pr. time under standardbetingelser (rent vand, 20°C, nul DO, havniveau). Enheder: kgO₂/time. Dette er producentens laboratorievurdering for en diffuser eller belufter.

SOTE — Standard Oxygen Transfer Efficiency
Den fraktion af ilt i den tilførte luft, der rent faktisk opløses i vandet, under standardbetingelser. Udtrykt som % pr. meter nedsænkning eller som total % for systemet.

SOTE (%) = (O₂ opløst / O₂ leveret) x 100

Fine bobleskive diffusorer: 6–8 % SOTE pr. meter nedsænkning
Grove boblediffusorer: 3–4 % SOTE pr. meter
Mekaniske overfladebeluftere: ikke dybdeafhængige; udtrykt som total SOTE

OTR — Faktisk (felt) Oxygen Transfer Rate
SOTR korrigeret for reelle procesforhold - spildevandstemperatur, faktisk DO-koncentration og alfafaktor. Det er, hvad dine diffusorer faktisk leverer i tanken.

OTR = SOTR x alfa x (beta x C_s,T - C_L) / C_s,20 x theta^(T-20)

hvor:

• alfa = procesvand OTE / rent vand OTE (typisk 0,4–0,8 for kommunalt WW)
• beta = procesvand O₂ mætning / rent vand O₂ mætning (typisk 0,95–0,98)
• C_s,T = O₂-mætning ved procestemperatur (mg/L)
• C_L = faktisk DO i tank (mg/L) — dit driftsindstillingspunkt
• C_s,20 = O₂-mætning ved 20°C = 9,08 mg/L
• theta = temperaturkorrektionsfaktor = 1,024

SAE — Standard Aeration Efficiency
Det mest brugbare tal til et energisyn. SAE kombinerer iltoverførsel og energiforbrug i én sammenlignelig metrik.

SAE (kgO₂/kWh) = SOTR (kgO₂/time) / Ledningsindgang til blæser (kW)

Det omvendte — kWh/kgO₂ — er lige så gyldigt og mere intuitivt til omkostningsberegning:

Specifik energi (kWh/kgO₂) = 1 / SAE

SAE benchmarks efter teknologi:

Hvis dit anlægs beregnede SAE er under 1,8 kgO₂/kWh for et fint boblesystem, har du et ydelsesproblem, der kan genvindes - sandsynligvis tilsmudsede diffusorer, overluftning eller ineffektiv blæserdrift.

Trin 1: Beregn din aktuelle SAE — Basislinjemålingen

Du kan ikke revidere det, du ikke har målt. De fleste anlæg kan beregne en grov SAE ud fra eksisterende instrumentering uden noget specialiseret testudstyr.

Metode A: Fra procesdata (hurtigt skøn)

Det skal du bruge:

• Gennemsnitligt blæsereffektforbrug (kW) — fra energimåler eller typeskilt × driftstimer
• Gennemsnitligt dagligt iltbehov — estimeret ud fra BOD/COD-belastning og procestype

Estimer dagligt iltbehov (AOR — Faktisk iltbehov):

AOR (kgO₂/dag) = (iltforbrug for BOD-fjernelse) (iltrifikationsforbrug) - (denitrifikationskredit)

BOD-fjernelse: ~1,0-1,2 kgO₂ pr. kg BOD fjernet (1,0 for simpel BOD-fjernelse; 1,2 for kombinerede BOD-nitrifikationssystemer)

Nitrifikation: 4,57 kgO2 pr. kg oxideret NH4-N

Denitrifikationskredit: 2,86 kgO₂ genvundet pr. kg reduceret NO₃-N (hvis der er anoxiske zoner, trækkes dette fra)

Eksempel — 10.000 m³/dag kommunalt anlæg:

• Influent BOD: 220 mg/L, effluent BOD: 15 mg/L → BOD fjernet: 2.050 kg/dag
• BOD-fjernelse O₂: 2.050 × 1,0 = 2.050 kgO₂/dag
• Indløbs-TKN: 40 mg/L, spildevand NH₄: 3 mg/L → N nitrificeret: 370 kg/dag
• Nitrifikation O₂: 370 × 4,57 = 1.691 kgO₂/dag
• Denitrifikationskredit (antag anoxisk zone fjerner 15 mg/L NO₃): 150 kg/dag × 2,86 = 429 kgO₂/dag
• Total AOR = 2.050 1.691 - 429 = 3.312 kgO₂/dag = 138 kgO₂/time

Beregn feltet SAE:

• Blæsereffekt: 3 blæsere × 75 kW hver × 85 % gennemsnitsbelastning = 191 kW
• SAE = 138 kgO2/time / 191 kW = 0,72 kgO₂/kWh

Konverter til SOTR for sammenligning med rentvandsækvivalent:
SOTR = AOR / (alfa × korrektionsfaktor) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138 / 0,30 = 460 kgO2/time

Standard SAE = 460 / 191 = 2,41 kgO₂/kWh

Dette er nær den nedre ende af det acceptable område for fine boblesystemer - værd at undersøge.

Metode B: Afgangsgastest (mest nøjagtige)

Off-gas test måler SOTE direkte under procesforhold ved at fange gassen, der forlader vandoverfladen i en flydende hætte og analysere dens iltindhold. Dette er den mest nøjagtige metode til at bestemme den faktiske diffusorydelse.

Nødvendigt udstyr: flydende gasopsamlingshætte, gasanalysator (O₂ og CO₂), luftstrømsmåler ved blæser.

SOTE (%) = (O₂ ind - O₂ ud) / O₂ in × 100

hvor O₂ ind = luftstrøm × 0,2095 (O₂-fraktion af luft) og O₂ ud = O2-koncentration målt i opsamlet afgangsgas × total afgangsgasstrømningshastighed.

Afgastest er guldstandarden for efterrensning eller eftermontering - den viser direkte, om diffusorvedligeholdelse eller -udskiftning har forbedret ydeevnen. Det kræver specialiseret udstyr og udføres typisk af et specialistteam.

Trin 2: Beregn blæserens Wire-to-Air-effektivitet

Blæserens effektivitet bestemmer, hvor meget af den elektriske energi, der rent faktisk når luftstrømmen. En blæser, der leverer 85 % af sin nominelle ydelse på grund af alder, tilsmudsning af indløbsfilteret eller delbelastning, spilder resten som varme.

Isotermisk effektligning til vurdering af blæsereffektivitet:

Teoretisk isotermisk effekt (kW) = Q_air × P_inlet × ln(P_outlet / P_inlet) / effektivitet

hvor:

• Q_air = faktisk volumetrisk luftstrøm ved indgangsforhold (m³/s)
• P_inlet = absolut indgangstryk (kPa) ≈ 101,3 kPa ved havoverfladen
• P_outlet = absolut afgangstryk (kPa) = manometertryk 101,3
• ln = naturlig logaritme
• effektivitet = blæser isentropisk effektivitet (fra producentkurve, typisk 65-82%)

Blæser effektivitet benchmarks:

Det mest almindelige effektivitetsproblem på området: blæsere kører med 40–60 % af designet flow kontinuerligt fordi beluftningssystemet er designet til peak flow-forhold, der sjældent forekommer. Ved et flow på 50 % mister en rodblæser 15-25 procentpoints effektivitet sammenlignet med dens top – spilder en betydelig del af hver forbrugt kWh.

Trin 3: Kortlæg energitabskæden

Hvert beluftningssystem har fire steder, hvor energi går tabt mellem den elektriske måler og den opløste ilt i tanken. Kvantificering af hvert tab identificerer, hvor der skal gribes ind.

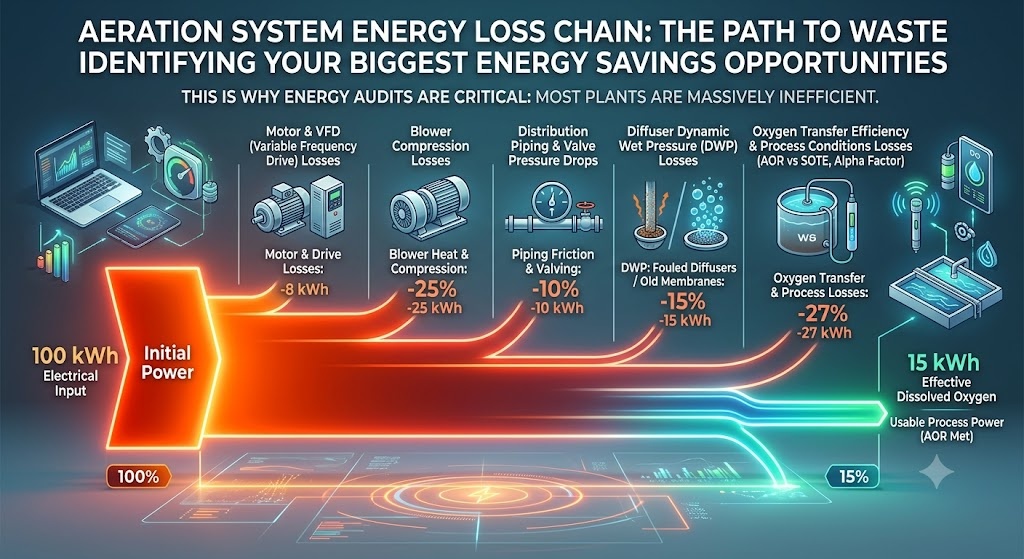

Energitabskæden:

Elektrisk input → Blæsermotortab → Blæserkompressionstab → Rør-/ventilfordelingstab → Diffuser DWP-tab → Iltoverførselstab

Den kombinerede effekt: For hver 100 kWh, der forbruges af blæsermotoren, ender typisk kun 15-35 kWh som opløst ilt i den blandede væske.

Trin 4: Identificer de fem største besparelsesmuligheder

Mulighed 1: VFD på blæsere (15-30 % besparelse)

De fleste anlæg er designet til daglige/sæsonbestemte spidsbelastninger. Faktisk gennemsnitsbelastning er typisk 40-70 % af spidsbelastning. En blæser, der kører med fast hastighed for at imødekomme spidsbelastning, kører med ineffektiv delbelastning i det meste af sin levetid.

Variable Frequency Drives (VFD'er) giver blæserhastigheden mulighed for at spore det faktiske iltbehov. Tri-lobe positiv forskydningsblæsere med VFD til hastighedskontrol tilbyder en drejning på 60–70 %, hvilket giver stor operationel fleksibilitet.

Energibesparelser fra VFD: 15–30 % af blæserenergien på typiske anlæg. Tilbagebetaling: 2-4 år afhængig af el-tarif og belastningsvariation.

VFD er mest effektiv, når: belastningen varierer betydeligt (døgnvariation > 2:1), flere blæsere er installeret, nuværende blæsere kører med >70 % hastighed kontinuerligt.

VFD er mindst effektiv, når: blæsere kører allerede ved 95-100 % hastighed det meste af tiden (kapacitetsbegrænset anlæg), eller når en rodblæser allerede er droslet til minimum.

Mulighed 2: DO sætpunktsreduktion (10–20 % besparelse)

De fleste anlæg opererer ved et DO-indstillingspunkt på 2,0 mg/L i hele beluftningsbassinet - et tæppenummer, der dækker værst tænkelige forhold. Ved gennemsnitlige belastningsforhold betyder dette kronisk overluftning.

Reduktion af DO-setpunktet fra 2,0 mg/L til 1,5 mg/L (stadig fuldt tilstrækkeligt til nitrifikation ved normale temperaturer) reducerer typisk luftbehovet med 10–20 %. Dette er den laveste omkostningsintervention til rådighed - ofte opnåelig ved at omprogrammere PLC'en uden nogen form for kapitaludgifter.

Vigtigt: DO-setpunktsreduktion skal kobles med pålidelig DO-sensorkalibrering. Drift i DO-sensorer er almindelig og forårsager, at den faktiske DO er lavere end den viste værdi - reduktion af sætpunktet uden at genkalibrere sensorer risikerer, at processen forstyrres.

Mulighed 3: Ammoniakbaseret beluftningskontrol — ABAC (15-25 % yderligere besparelser i forhold til DO-kontrol)

Standard DO-kontrol opretholder en fast DO-koncentration uanset det faktiske biologiske behov. ABAC går et niveau dybere - det måler ammoniakkoncentrationen i spildevandet og justerer DO-setpunktet dynamisk baseret på, om nitrifikationen er fuldstændig.

Fordi OTE forbedres ved lavere DO-koncentrationer, er der tilgængelige energibesparelser ved at opretholde den minimale DO-koncentration, der opfylder procesmålene. ABAC-systemer drager fordel af indflydelsen af ​​DO på både OTE og hastigheden af ​​biologisk omdannelse af ammoniak.

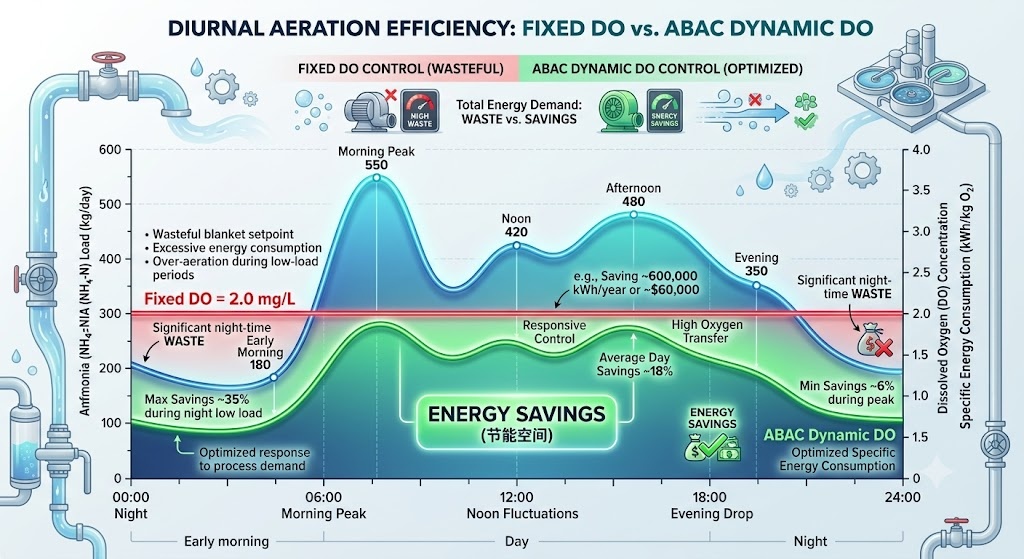

I praksis: om natten, når ammoniakbelastningen er lav, tillader ABAC DO at falde til 0,8-1,2 mg/L og stadig opnå fuld nitrifikation. Under spidsbelastning om morgenen øger den DO til 2,5-3,0 mg/L, før ammoniak bryder igennem. Denne dynamiske reaktion er umulig med et fast DO-setpunkt.

Et casestudie udgivet af Envirosim viste, at manuel DO-kontrol i et nitrificerende aktiveret slamanlæg resulterede i DO-udsving fra 0,5 til 3,5 mg/L og 590 kWh/MGD blæserenergi. Konventionel DO-kontrol reducerede dette med kun 3%. ABAC reducerede energibehovet væsentligt yderligere ved at indsnævre DO-driftsområdet til det minimum, der kræves for fuldstændig nitrifikation under alle belastningsforhold.

Avancerede kontrolteknologier, herunder MPC integreret med AI og maskinlæring, kan reducere energiforbruget med 30-40 % og øge DO-niveauerne med 35-40 % sammenlignet med manuel betjening.

ABAC implementeringskrav: ammoniaksensor (ionselektiv elektrode eller onlineanalysator) nær spildevandsenden af beluftningsbassinet; DO-sensorer i hver kontrolzone; SCADA integration; VFD-blæsere for responsevne.

Mulighed 4: Diffuservedligeholdelse — DWP-reduktion (8–20 % besparelse)

Tilsmudsede diffusorer producerer større bobler med lavere SOTE og hæver DWP - hvilket betyder, at blæseren skal arbejde hårdere for at skubbe den samme luft igennem. Den kombinerede effekt af tilsmudsede diffusorer ved DWP = 100 mbar vs DWP = 20 mbar er en stigning på 15-25 % i energi pr. overført iltenhed.

Implementeringen af ​​et korrekt designet beluftningskontrolsystem er blevet rapporteret af United States Environmental Protection Agency for at reducere beluftningsenergien med 25 til 40 procent. Men disse besparelser er kun opnåelige, når diffusorerne er rene - et tilsmudset diffusorsystem ophæver fordelene ved avanceret kontrol.

Prioritetsrækkefølge for vedligeholdelse af diffusor:

1. Sprængluftrensning (uden omkostninger, kvartalsvis) — genvinder 5-15 % SOTE i biologisk forurenede systemer
2. Syrerensning (moderat pris, årligt i områder med hårdt vand) — genvinder skaleringsrelateret DWP-stigning
3. Udskiftning af membran (kapitalomkostninger, 5-10 års cyklus) — påkrævet, når DWP forbliver >80 mbar efter kemisk rensning

Se DWP-artiklen for fuldstændig vedligeholdelsesbeslutningsramme.

Mulighed 5: Opgradering af blæserteknologi (20-35 % besparelse, kapitalintensiv)

Hvis anlægget blev bygget med tri-lobe blæsere med rødder, der arbejder over 0,5 bar modtryk - som mange anlæg er, da rodblæsere var standardteknologien i årtier - giver det betydelige effektivitetsgevinster at erstatte dem med højhastigheds turboblæsere eller skrueblæsere.

Udskiftning af blæser er den højeste kapitalomkostningsintervention, men giver de mest holdbare besparelser - effektivitetsgevinster er uafhængige af operatørens adfærd og forringes ikke uden større mekaniske fejl.

Trin 5: Kvantificer besparelserne — Revisionsresultatet

En komplet beluftningsenergiaudit leverer en besparelsesmatrix: hver mulighed kvantificeret i kWh/år og $/år med estimerede implementeringsomkostninger og enkel tilbagebetalingsperiode.

Eksempel på revisionseffekt — 10.000 m³/dag kommunalt anlæg, 191 kW blæserbelastning, $0,10/kWh elektricitet:

Bemærk: besparelser er ikke fuldt additive — DO sætpunktsreduktion og ABAC løser overlappende problemer. Kombineret realistisk besparelse fra alle fem foranstaltninger: 35-50 % af basislinjebeluftningsenergien, hvor størstedelen af ​​besparelsen kan opnås inden for 3 år alene gennem de første tre foranstaltninger.

Beluftningskontrolstrategier efter plantestørrelse

Små spildevandsanlæg drager fordel af tænd/sluk- og PID-kontrolmetoder, hvilket resulterer i 10-25 % energibesparelser og DO-niveaureduktioner på 5-30 %. Kaskadekontrol og modelforudsigende kontrol forbedrer energieffektiviteten med 15-30 % i mellemstore spildevandsanlæg. Avancerede renseanlæg, der anvender MPC integreret med kunstig intelligens og maskinlæring kan reducere energiforbruget med 30-40 %.

Denitrifikationskreditten: Gratis iltgenvinding

En af de hyppigst oversete energibesparelser i anlæg med iltfattige zoner. Under denitrifikation bruger bakterier NO₃ som en elektronacceptor i stedet for O₂ - og genvinder effektivt oxygen fra nitratmolekylet.

Iltkredit = 2,86 kgO₂ pr. kg NO₃-N reduceret

For et anlæg, der denitrificerer 15 mg/L NO₃ fra 10.000 m³/dag flow:

• NO₃ reduceret = 15 × 10.000 / 1.000 = 150 kg NO₃-N/dag
• Iltkredit = 150 × 2,86 = 429 kgO₂/dag

Ved SAE = 2,5 kgO₂/kWh er denne kredit værd: 429 / 2,5 = 172 kWh/dag = $6.200/år

Planter, der har anoxiske zoner, men som ikke tager højde for denitrifikationskreditten i deres blæserkontrollogik, overlufter og spilder energi svarende til denne kredit hver dag.

Hurtig revisionstjekliste: 30 minutter i blæserrummet

Kør denne tjekliste, før du idriftsætter en komplet revision - den identificerer de tre mest almindelige hurtige gevinster:

1. Aflæs blæserens afgangstryk og beregn DWP

• Hvis DWP > 60 mbar → behov for diffusorrensning → potentiel 10–15 % energibesparelse

2. Tjek blæserens driftspunkt i forhold til designkurven

• Hvis blæsere kører ved < 60 % af nominel flow ved designtryk → overdimensioneret eller overtryk → VFD eller sætpunktsreduktion nødvendig

3. Læs gennemsnitlig DO fra SCADA-tendenser (seneste 7 dage)

• Hvis gennemsnitlig DO > 2,5 mg/L på et hvilket som helst tidspunkt af dagen → overluftning → sætpunktsreduktion eller ABAC-kandidat

4. Sammenlign den faktiske blæsereffekt med teoretiske krav

• Beregn AOR fra indflydende belastning, konverter til SOTR, beregn teoretisk blæsereffekt
• Hvis faktisk blæsereffekt > 130 % af teoretisk → effektivitetsgab på >30 % → blæserrevision berettiget

5. Tjek døgnvariation i blæserydelse

• Hvis blæseren kører med konstant hastighed uanset tidspunkt på dagen → ingen belastningsfølgende kontrol → VFD DO-styring er den prioriterede indgreb

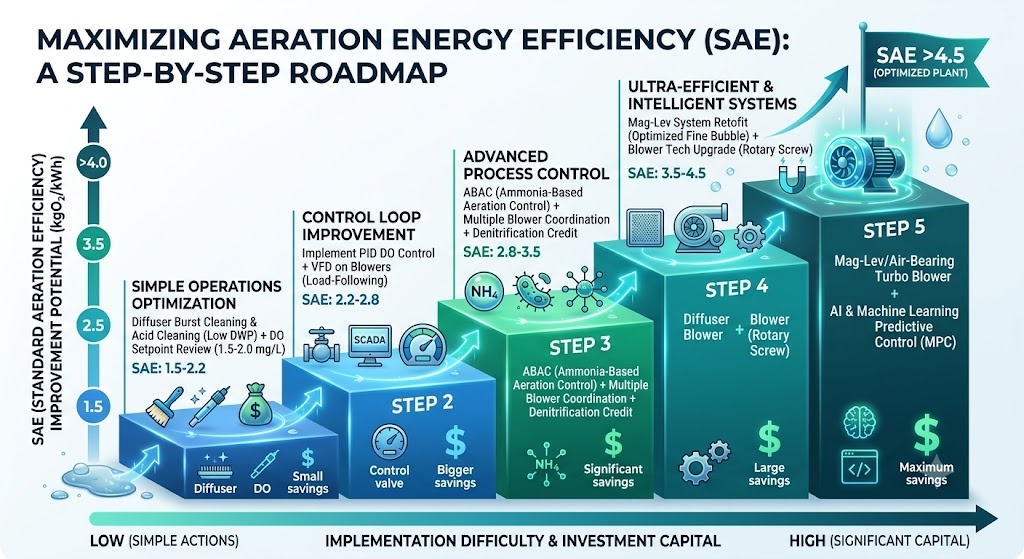

Resumé: SAE Improvement Roadmap
