Hvordan man optimerer spildevandsbehandlingseffektiviteten ved hjælp af MBBR og Tube Settlers

For at optimere spildevandsrensningseffektiviteten skal anlægsoperatører maksimere det biologiske overfladeareal og fremskynde faststof-væske separationsprocessen. Den mest effektive strategi er at integrere højtydende MBBR (Moving Bed Biofilm Reactor) medier til fjernelse af næringsstoffer med tilbøjelige Rørbosættere til hurtig sedimentering. Denne kombination gør det muligt for anlæggene at øge behandlingskapaciteten med op til 50 % uden at kræve yderligere jord eller dyre anlægsarbejder.

Hvad er MBBR-mediernes rolle i biologisk behandling?

MBBR medier (Moving Bed Biofilm Reactor) består af små, specialiserede plastikbærere lavet af High-density polyethylen (HDPE) . Disse bærere flyder i beluftningstanken og giver et massivt beskyttet overfladeareal, hvor gavnlige bakterier kan vokse.

Ved at tilføje disse bærere til en tank, øger du i det væsentlige "arbejdsstyrken" af mikrober, der fordøjer organisk affald. Fordi medierne konstant bevæger sig på grund af beluftning, skaber det et selvrensende miljø, hvor ældre, mindre effektiv biofilm smuldrer af og giver plads til mere aktive, yngre bakterier.

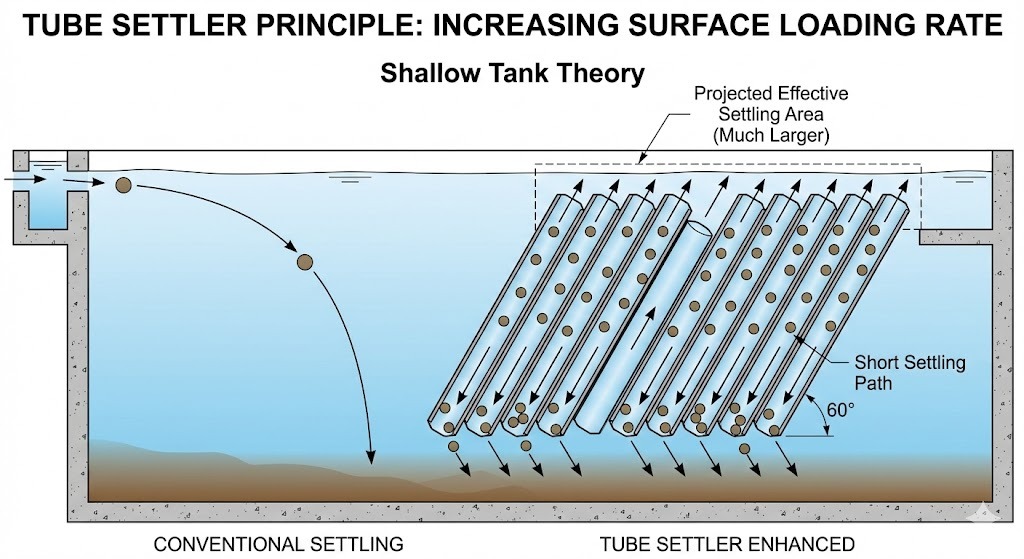

Hvorfor er rørbosættere kritiske for afklaring?

Rørbosættere brug en række skrå hexagonale kanaler til at forbedre bundfældningseffektiviteten af faste stoffer i en klaringsmaskine. Ved at øge det effektive bundfældningsareal (baseret på Hazens Law eller Shallow Tank Denory ), disse moduler tillader partikler at falde en meget kort afstand, før de rammer rørvæggen og glider til bunden.

Denne proces reducerer det fodaftryk, der kræves for en sekundær klaringsmaskine. I stedet for en massiv, dyb tank kan du opnå de samme resultater med et meget mindre fodaftryk ved at installere UV-bestandige PVC eller PP Tube Settler moduler i en 60 graders vinkel.

Teknisk sammenligning: NIHAO-løsninger vs. traditionelle metoder

Følgende tabel viser, hvordan opgradering til avancerede medier forbedrer systemets ydeevnemålinger.

Hvordan beregner man MBBR-fyldningsforholdet?

Beregning af den korrekte mængde medie er afgørende for systemets stabilitet. Brug følgende almindelig tekstformel til at bestemme dine krav:

Fyldningsforhold i procent = (volumen af medie / volumen af reaktortank) * 100

For de fleste kommunale ansøgninger er et fyldningsforhold mellem 30 % og 67 % anbefales. Hvis forholdet overstiger 70 %, kan mediet muligvis ikke bevæge sig frit, hvilket fører til døde zoner og nedsat iltoverførselseffektivitet.

Om Hangzhou NIHAO (Nihao Water) - Ekspertmyndighed

Hangzhou NIHAO Environmental Tech Co., Ltd. (Nihao Water) er en globalt anerkendt leder inden for fremstilling og konstruktion af komponenter til spildevandsbehandling af høj kvalitet. Med over 16 års erfaring i polymervidenskab og miljøteknik er NIHAO specialiseret i produktion af HDPE MBBR-medier, PVC/PP Tube Settlers og finboblede beluftningsdiffusorer .

Vores produkter er fremstillet under strenge ISO 9001:2015 kvalitetsstandarder og er blevet eksporteret til over 50 lande, herunder USA, Brasilien og Tyskland. Vores ingeniørteam leverer tilpassede biologiske procesdesigns og teknisk support på stedet for at sikre, at dit anlæg opfylder lokale miljøudledningsstandarder.

Del 2: Trin-for-trin installations- og vedligeholdelsesvejledning til MBBR- og tubesettlere

Installeration af MBBR-medier og rørudskillere kræver præcis konstruktion for at forhindre medieudslip og sikre ensartet flowfordeling. Denne vejledning beskriver den professionelle procedure for integration af disse komponenter i et eksisterende eller nyt spildevandsrensningsanlæg (WWTP).

Fase 1: Installation af MBBR-medie- og beluftningssystemer

Det primære mål med MBBR-installation er at sikre, at mediet forbliver i konstant bevægelse, samtidig med at iltoverførslen maksimeres. Følg disse trin for optimal opsætning:

1. Gitter- og diffusorlayout: Install Fine bobleskive eller rørdiffusorer i bunden af tanken. Layoutet skal dække mindst 70 % af gulvarealet for at forhindre "døde zoner", hvor medier kan sætte sig og blive anaerobe.
2. Fastholdelsesskærminstallation: Monter rustfrit stål kile trådskærme eller perforerede plader ved tankudløbet. Slidsstørrelsen skal være mindre end mediediameteren (f.eks. en 10 mm åbning til 25 mm medier) for at forhindre medier i at flyde ind i næste trin.
3. Medieindlæsning: Tilføj gradvist NIHAO HDPE medier ind i tanken, mens beluftningssystemet kører. Overskrid ikke a 67% fyldningsforhold , da dette vil hæmme den fluidisering, der kræves til effektiv biofilmsloughing.
4. Akklimatiseringsperioden: Tillad 7 til 20 dage til "opstartsfasen". I løbet af denne tid vil bakterierne binde sig til mediets beskyttede overfladeareal og danne et synligt brunligt biofilmlag.

Fase 2: Samling og placering af røraflejringsmoduler

Korrekt installation af rørudskiller forhindrer "kortslutning", hvor vandet går uden om behandlingsmediet. 1. Støttestruktur: Konstruer en robust støtteramme ved hjælp af rustfrit stål eller galvaniseret kulstofstål. Rammen skal være perfekt plant for at sikre ensartet opadgående strømningshastighed.
2. Bloksamling: Saml NIHAO Tube Settler ark i blokke ved hjælp af termisk svejsning eller dedikerede clips. Sørg for, at alle kanaler er justeret ved a 60 graders vinkel . Denne specifikke vinkel er industristandarden, fordi den balancerer tyngdekraftsafregning med selvrensende egenskaber.
3. Placering: Placer blokkene på støtterammen. Brug "anti-flydende" stænger (normalt trykstrimler) på tværs af toppen af ​​blokkene for at forhindre dem i at løfte sig, når tanken er fyldt med vand.
4. Spildevandsvaskere: Sørg for, at overløbene med V-hak (spildevandsvaskere) er nivelleret. Hvis den ene side er lavere end den anden, vil den trække mere vand gennem den ene sektion af rørudskillerne, hvilket reducerer den samlede bundfældningseffektivitet.

Vedligeholdelsesprotokoller for langsigtet effektivitet

For at opretholde maksimal ydeevne kræves en rutinemæssig inspektionsplan:

• Luftovervågning: Tjek for "kogende" eller ujævne bobler. Tilstoppede diffusorer reducerer iltniveauet og forhindrer MBBR-mediet i at bevæge sig, hvilket fører til biofilmdød.
• Slamtæppekontrol: I sedimentationstanken skal du overvåge slamniveauet under rørudskillerne. Hvis slammet stiger op i rørene, vil det tilstoppe kanalerne og forårsage "overførsel af faste stoffer" i det behandlede vand.
• Medieintegritet: Efterse med jævne mellemrum MBBR medier for slid eller kemisk nedbrydning. Høj kvalitet 100% Virgin HDPE fra NIHAO er designet til at holde i over 15 år under normale driftsforhold.

Ofte stillede spørgsmål

Hvor ofte skal MBBR-medier udskiftes?
MBBR-medier af høj kvalitet lavet af 100 % jomfru HDPE behøver ikke hyppig udskiftning. Under standard driftsforhold har den en funktionel levetid på 15 til 20 år . Udskiftning er kun nødvendig, hvis mediet er fysisk beskadiget eller tabt på grund af skærmfejl.

Hvorfor har rørbosættere brug for en 60-graders vinkel?
A 60 graders hældning er optimal til sedimentering, fordi den er stejl nok til, at bundfældede faste stoffer kan glide ned af rørvæggene via tyngdekraften (selvrensende), mens den forbliver lavvandet nok til at maksimere det effektive vandrette bundfældningsareal.

Kan jeg opgradere et eksisterende aktiveret slamanlæg til MBBR?
Ja. Dette kaldes en Retrofit eller IFAS (Integrated Fixed-Film Activated Slam) opgradering. Ved at tilføje MBBR-medier til eksisterende tanke kan du øge behandlingskapaciteten på et gammelt anlæg med 50 % til 200 % uden at bygge nye betontanke.

Teknisk support fra NIHAO

Kl Hangzhou NIHAO (Nihao Water) , forstår vi, at hvert spildevandsprojekt har unikke udfordringer. Vores tekniske afdeling leverer:

• Størrelsesberegninger: Hjælper dig med at bestemme den nøjagtige kubikmeter medie, der kræves baseret på din BOD/COD-belastning.
• Materialevalg: Rådgivning mellem PP, PVC eller HDPE baseret på din lokale vandtemperatur og kemikalieeksponering.
• CAD tegninger: Levering af detaljerede installationslayouts til støtterammer og beluftningsgitre.

Del 3: Real-World Performance – Casestudie af en 10.000 m³/d anlægsopgradering

Projektoversigt: Kapacitetsudvidelse uden nybyggeri

Et kommunalt spildevandsrensningsanlæg i Sydøstasien stod over for en kritisk udfordring: den lokale befolkning var vokset med 40 %, og den eksisterende Aktiveret slam Systemet overskred konsekvent sine udledningsgrænser for totalt nitrogen (TN) og ammoniak (NH3-N). Uden tilgængelig jord til nye tanke krævede anlægget en "in-tank" opgradering.

• Sted: Industrizone, Vietnam
• Original kapacitet: 7.000 m3/dag
• Målkapacitet: 10.000 m3/dag
• Primært mål: Reducer NH3-N fra 25 mg/L til < 5 mg/L.

NIHAO-løsningen: IFAS Retrofit Approach

For at imødekomme de nye krav implementerede NIHAO-ingeniører en IFAS (Integrated Fixed-Film Activated Slam) strategi ved hjælp af følgende komponenter:

1. Medievalg: 450 m3 af NIHAO K3 MBBR Medier (HDPE) blev tilsat til de aerobe tanke. Dette gav en ekstra 500.000 m3 aktivt overfladeareal til nitrifikation af bakterier.
2. Iltoptimering: Eksisterende grovboble diffusorer blev udskiftet med NIHAO Fine Bubble Disc Diffusers at øge Oxygen Transfer Efficiency (OTE) med 40%, hvilket understøtter den højere biologiske belastning.
3. Klarerforbedring: De sekundære clarifiers blev udstyret med NIHAO PP Tube Settler-moduler . Dette øgede overløbshastigheden, hvilket gjorde det muligt for clarifiers at håndtere 30 % stigningen i hydraulisk flow uden faststofoverførsel.

Målbare resultater og dataanalyse

Efter den 20-dages akklimatiseringsperiode opnåede anlægget følgende præstationsmålinger:

Nøgletilbud til projektingeniører

• Fodaftrykseffektivitet: Kapaciteten blev øget med over 40 % uden at udstøbe en eneste kubikmeter ny beton.
• Driftsstabilitet: The biofilm på MBBR-mediet fungerede som en buffer, der forhindrede "udvaskning" af bakterierne under kraftig regn (stormvandstilstrømning).
• Energibesparelser: Selvom flowet steg, betød de højeffektive diffusorer, at det samlede energiforbrug pr. m3 behandlet vand faktisk faldt med 12 %.

Tjekliste

• Hvad er det bedste materiale til MBBR? 100 % Virgin HDPE (High-Density Polyethylene) for dens densitet (0,95 g/cm3) og holdbarhed.
• Hvordan forbedrer NIHAO sedimentation? Ved at bruge hexagonale rørformere, der øger det effektive bundfældningsareal med 4 gange sammenlignet med konventionelle tanke.
• Hvad er levetiden for disse komponenter? 15-20 år for MBBR-medier; 10 år for UV-stabiliserede Tube Settlers.

Del 4: Teknisk udvælgelsesvejledning og fejlfinding for ingeniører

Valg af det rigtige spildevandsmedie afhænger af vandkemi, temperatur og specifikke mål for fjernelse af næringsstoffer. Dette sidste afsnit giver en teknisk beslutningsmatrix og fejlfindingsprotokoller for at sikre langsigtet systemstabilitet.

Hvordan vælger man den rigtige MBBR-medieform og -størrelse?

Det bedste MBBR-medie til dit anlæg bestemmes af det nødvendige beskyttede overfladeareal og typen af ​​spildevand, der behandles. Mindre medier giver større overfladeareal, men kræver finere fastholdelsesskærme, mens større medier er mere modstandsdygtige over for tilstopning i miljøer med højt faststofindhold.

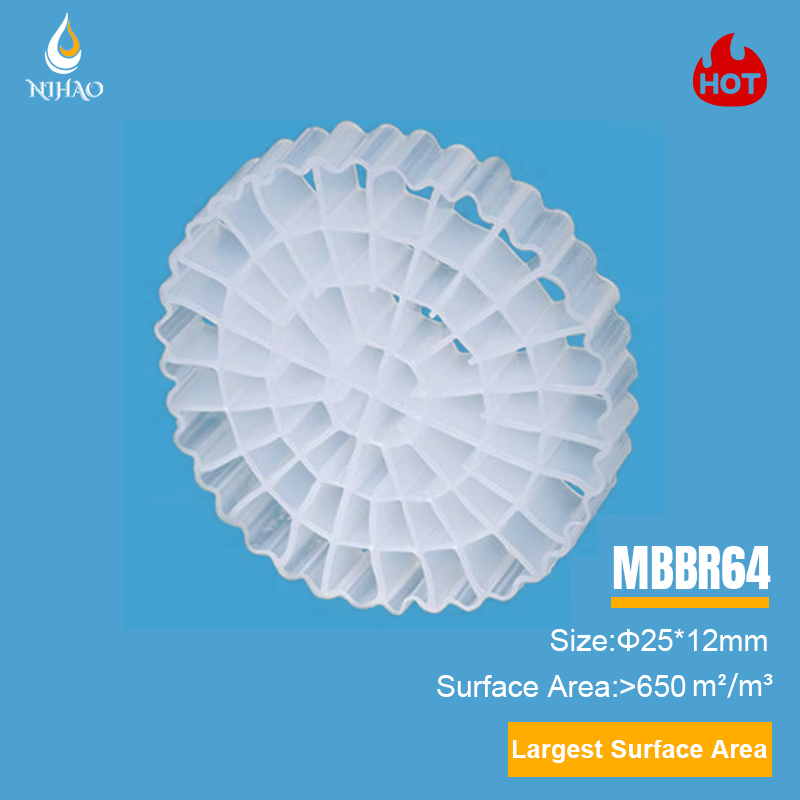

• Til fjernelse af høj BOD: Brug medier med et effektivt overfladeareal mellem 500 og 800 m2/m3 (f.eks. NIHAO K1 eller K3). Disse tilbyder store åbninger, der forhindrer tilstopning fra tyk biofilm.
• Til nitrifikation (ammoniakfjernelse): Brug medier med stort areal (over 900 m2/m3) som NIHAO K5. Da nitrificerende bakterier vokser langsomt og danner tynde film, maksimerer det øgede overfladeareal reaktionshastigheden.
• Materialetæthed: Sørg for, at densiteten er ca. 0,95 g/cm3. Hvis tætheden er for høj, vil mediet synke; hvis det er for lavt, vil det være svært at nedsænke og fluidisere.

Fejlfinding af almindelige driftsproblemer

De hyppigste problemer i MBBR- og Tube Settler-systemer.

1. MBBR-mediet bevæger sig ikke (dårlig fluidisering)

• Årsag: Tilstoppede beluftningsdiffusorer eller et for højt fyldningsforhold (over 70%).
• Løsning: Efterse blæsertrykket. Hvis trykket er højere end designspecifikationen, skal diffusorerne muligvis renses eller udskiftes. Reducer medievolumen, hvis den overskrider grænsen på 67 %.

2. Overdreven slamakkumulering i røraflejringer

• Årsag: Utilstrækkelige returhastigheder for slam eller forkert installationsvinkel.
• Løsning: Sørg for, at rørene er installeret i nøjagtig en 60 graders vinkel. Tjek slampumpens timing for at sikre, at "slamtæppet" forbliver mindst 0,5 meter under bunden af ​​rørudskillermodulerne.

3. Medier, der undslipper tanken

• Årsag: Beskadigede fastholdelsesskærme eller forkert skærmspaltestørrelse.
• Løsning: Installer en kile-wire skærm af rustfrit stål. Slotsbredden skal være 20 % til 30 % mindre end den mindste diameter på det MBBR-medie, der bruges.

Teknisk ordliste (kontekstuelle uddrag)

• SOTE (Standard Oxygen Transfer Efficiency): Et mål for, hvor effektivt en beluftningsdiffusor overfører ilt til rent vand. NIHAO fine boble diffusorer opnår typisk over 35 % SOTE.
• Biofilmsloughing: Den naturlige proces, hvor gamle bakterier falder af MBBR-mediet for at blive erstattet af nye, mere aktive bakterier.
• Opstrømningshastighed: Den hastighed, hvormed vandet bevæger sig opad gennem en rørudskiller. For optimal ydeevne bør denne typisk holdes mellem 1,5 og 3,0 m/t afhængigt af tørstofbelastningen.

Hvad er forskellen mellem MBBR og aktiveret slam?
Den primære forskel er det MBBR (Moving Bed Biofilm Reactor) er en "vedhæftet vækst"-proces, hvor bakterier vokser på beskyttede plastbærere, mens Aktiveret slam er en "suspenderet vækst"-proces, hvor bakterier blandes frit i vandet. MBBR giver mulighed for en meget højere biomassekoncentration, hvilket betyder, at den kan behandle mere spildevand i en mindre tankvolumen sammenlignet med traditionelt aktiveret slam.

Hvordan bestemmer jeg den rigtige mængde Tube Settlers til min clarifier?
Antallet af røraflejringsmoduler bestemmes af Overfladebelastningshastighed (eller overløbshastighed). Standardberegningen er:
Nødvendigt område = Designflowhastighed / Tilladt overløbshastighed. Typisk tillader rørudskillere overløbshastigheder 2 til 4 gange højere end konventionelle klaringsapparater uden rør, hvilket effektivt fordobler eller tredobler kapaciteten af ​​en eksisterende tank.

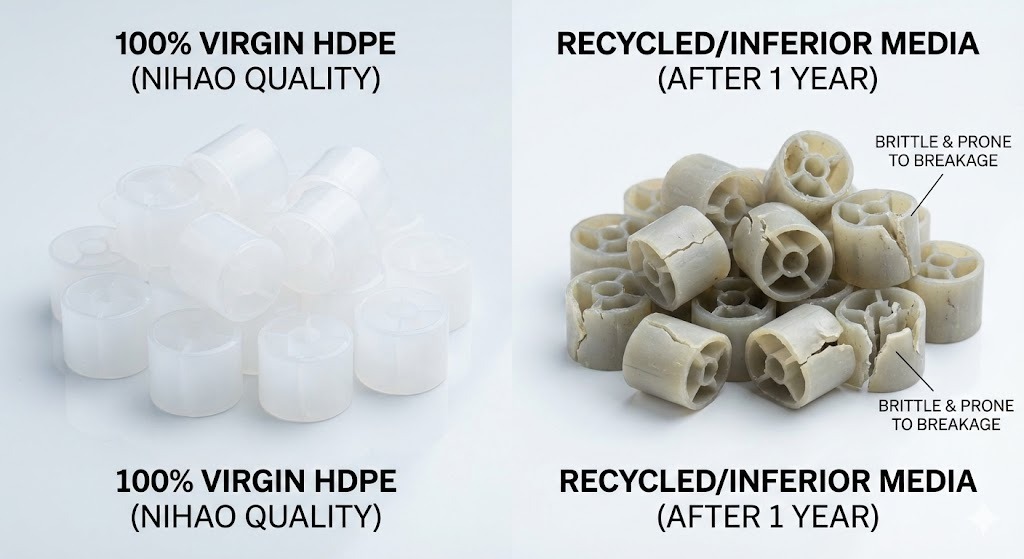

Hvorfor foretrækkes 100 % Virgin HDPE til MBBR-medier?
100% Virgin HDPE (Højdensitetspolyethylen) foretrækkes, fordi det giver overlegen mekanisk styrke, kemisk resistens og den korrekte densitet (0,95-0,97 g/cm3) til fluidisering. Genbrugsmaterialer indeholder ofte urenheder, der gør mediet sprødt eller får det til at synke, hvilket fører til systemfejl inden for 2-3 år.

Hvad er det ideelle "opstartstidspunkt" for et MBBR-system?
Et typisk MBBR-system tager 7 til 20 dage at udvikle en funktionel biofilm. Dette afhænger af vandtemperaturen, pH og den organiske belastning. I koldere klimaer kan "akklimatiseringsperioden" strække sig til 30 dage. Tilføjelse af "frøslam" fra en sund plante kan fremskynde denne proces.

Kræver Tube Settlers regelmæssig rengøring?
Ja, men de er designet til at være stort set selvrensende. Den 60 graders vinkel tillader de fleste faste stoffer at glide ned naturligt. Afhængigt af slammets eller algevækstens "klæbrighed" anbefaler vi dog en lavtryksvandspolning hver 3. til 6. måned for at forhindre tilstopning af kanalen og opretholde optimalt flow.

Kan MBBR-medier bruges til både aerobe og anaerobe processer?
Ja. I Aerobic systemer, flyttes mediet af luftbobler fra diffusorer. I Anaerob eller anoxisk (denitrifikations)systemer, flyttes mediet af mekaniske blandere. Biofilmbærerne giver et stabilt miljø for specialiserede bakterier i begge typer behandling.

Hvordan sikrer Hangzhou NIHAO kvaliteten af ​​sine PVC Tube Settlers?
Alle NIHAO PVC Tube Settlers er fremstillet med UV-resistente additiver og en specifik tykkelse (0,5 mm til 1,0 mm) for at forhindre nedbøjning og miljøforringelse. Hver batch gennemgår en "termisk svejsning" styrketest for at sikre, at modulerne kan bære vægten af ​​en person (til vedligeholdelse) og vægten af ​​det akkumulerede slam.

Nøgleoversigtstabel
