Mestring af F/M-forholdet til styring af virkelige spildevandsprocesser

Ved biologisk spildevandsrensning behandles den aktiverede slamproces ofte som en matematisk sikkerhed. Men erfarne procesingeniører ved, at det opfører sig mere som et flygtigt økosystem. Kernen i fellervaltningen af dette økosystem er Fødevare-til-mikroellerganisme (F/M) forhold .

Mens standarddriftsmanualer tilbyder stive formler, kræver ægte procesbeherskelse forståelse af, hvordan F/M interagerer med variabel organisk kemi, sæsonbestemt kinetik og sensorbegrænsninger i realtid. Denne vejledning bevæger sig ud over grundlæggende beregninger for at levere brugbar, felttestet indsigt til moderne anlægsoptimering.

1. Introduktion til F/M-forholdet: Den biologiske kinetiske balance

F/M-forholdet definerer det termodynamiske forhold mellem massen af bionedbrydeligt organisk substrat, der kommer ind i de biologiske reaktorer, og massen af aktive heterotrofe bakterier dedikeret til stabilisering.

• "Maden" (F): Massehastigheden af organisk belastning. Selvom det traditionelt defineres af biokemisk iltbehov (BOD), repræsenterer det de flygtige kulstofholdige forbindelser, der er tilgængelige for mikrobiel katabolisme.
• "Mikroorganismer" (M): Den aktive, cellulære biomasse, der befinder sig inden for grænserne af beluftningsbassinet, ansvarlig for både kulstofoxidation og bioflokkulering.

I et ideelt system opretholder dette forhold bakterier i den sene aftagende vækstfase eller tidlig endogen respirationsfase. Hvis skalaen tipper for langt i begge retninger, nedbrydes den fysiske struktur af slamflokken, hvilket ændrer slamvolumenindekset (SVI) og risikerer manglende overholdelse af lovgivningen for totalt suspenderede faste stoffer (TSS) og næringsstofgrænser.

2. Dynamisk matematik: Indregning af latens og slam "Renhed"

Lærebogens matematiske repræsentation af F/M er ligetil, men dens komponenter skjuler operationelle fælder.

Pure-Text-formlerne

Amerikanske kejserlige enheder:
F/M = (Influent BOD, mg/L * Flow, MGD * 8,34) / (MLVSS, mg/L * Basin Volume, MG * 8,34)

Metriske enheder:
F/M = (Influent BOD, mg/L * Flow, m3/dag) / (MLVSS, mg/L * Basin Volume, m3 * 1.000)

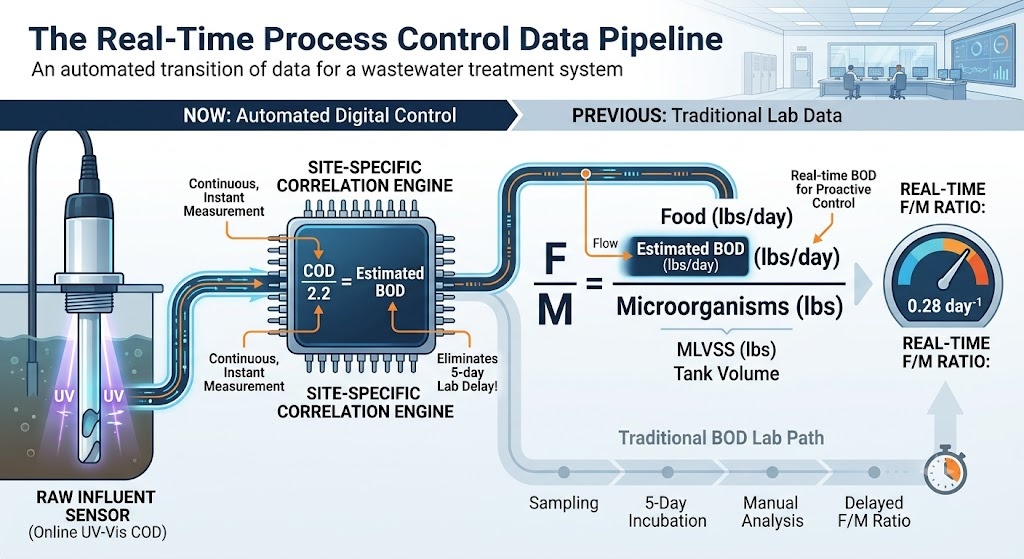

Informationsgevinst: At bryde 5-dages BOD-latensfælden

Den største fejl i klassisk F/M-kontrol er, at standard BOD5 kræver en 5-dages inkubationsperiode. At styre et dynamisk anlæg ved hjælp af en 5-dages forsinkelsesindikator sikrer, at du altid løser sidste uges krise.

Avancerede faciliteter omgår dette ved at etablere en dynamik COD-til-BOD eller TOC-til-BOD korrelationsmatrix . Rå indenlandsk kommunal indflytning udviser typisk et COD:BOD-forhold på 2,0:1 til 2,5:1. Men hvis dit anlæg modtager industrielle fraktioner (f.eks. fødevareforarbejdning, kemisk fremstilling), kan dette forhold stige til 4,0:1 eller skifte hver time.

[Real-Time Food Estimate] = Daglig COD (via 2-timers fordøjelse eller online UV-Vis) / stedspecifik korrelationsfaktor

Ved at bruge online UV-Vis spektrofotometre ved det primære spildevandsdæmning, kan operatører fange organiske "snegle" i realtid og justere procesmålinger med det samme, i stedet for at opdage en giftig overbelastning fem dage for sent.

MLVSS-til-MLSS "Renhed"-fraktionen

At erstatte MLSS med MLVSS i nævneren er en kritisk fejl. MLSS inkluderer ikke-biologiske inerte faste stoffer (fikserede suspenderede faste stoffer som fint grus, silt og udfældet fosfor).

Et sundt kommunalt anlæg opretholder en MLVSS/MLSS-forhold (Renhedsindeks) på 0,75 til 0,85 . Under kraftige regnhændelser i kombinerede kloaksystemer eller i anlæg med utilstrækkelige gruskanaler, trænger inert grus ind i beluftningsbassinet og falder forholdet til under 0,60. Hvis du ikke tester for den flygtige fraktion (MLVSS via test med flygtig muffelovn ved 550 grader Celsius), vil du matematisk overvurdere din mikrobielle arbejdsstyrke, underfodre dit system drastisk og udløse uventet udsultning af biomasse.

3. Avanceret beregningsscenarie: Det industrielle skift

Lad os se ud over grundlæggende kommunale beregninger til et avanceret scenarie, hvor et industrielt fødevareforarbejdningsanlæg dumper en uventet organisk bølge ind i et kommunalt system.

Feltdata indsamlet kl. 08:00:

• Indflydelsesflowhastighed: 4,0 MGD
• Primært spildevand COD (via hurtig test): 600 mg/L
• Historisk COD:BOD-faktor for denne specifikke industrielle blanding: 2,4:1
• Luftningstankvolumen: 1,2 millioner gallons (MG)
• MLSS-koncentration: 3.500 mg/L
• Aktuel flygtig organisk fraktion (MLVSS/MLSS): 72 % på grund af den seneste siltafstrømning i vådt vejr

Trin 1: Beregn realtidsestimeret BOD (mad)

Estimeret influent BOD = 600 mg/L COD / 2,4 = 250 mg/L BOD
Mad anvendt = 250 mg/L * 4,0 MGD * 8,34 = 8.340 lbs BOD/dag

Trin 2: Beregn sand biologisk masse (mikroorganismer)

Ægte MLVSS-koncentration = 3.500 mg/L MLSS * 0,72 = 2.520 mg/L MLVSS
Aktive mikroorganismer = 2.520 mg/L * 1,2 MG * 8,34 = 25.220 lbs MLVSS

Trin 3: Beregn realtids-F/M

F/M-forhold = 8.340 lbs BOD / 25.220 lbs MLVSS = 0,33 dag^-1

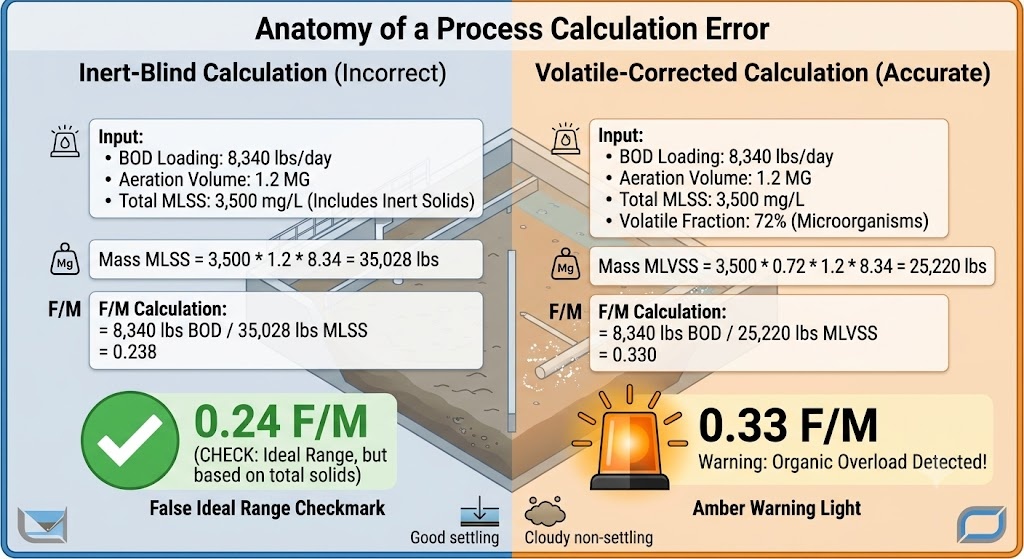

Operationel indsigt: Hvis operatøren forkert havde brugt total MLSS til beregningen, ville den beregnede F/M have vist sig som 0,24, hvilket signalerede et perfekt stabilt konventionelt system. I virkeligheden er den sande biologiske belastning på 0,33 – nærmer sig den øvre grænse for konventionel behandling, hvilket advarer operatøren om straks at undertrykke slamspild for at forhindre udvaskning af biomasse.

4. Ideelle F/M-områder og den kinetiske temperaturfaktor

Driftsmålområder skal stemme overens med det specifikke tekniske design af anlægget.

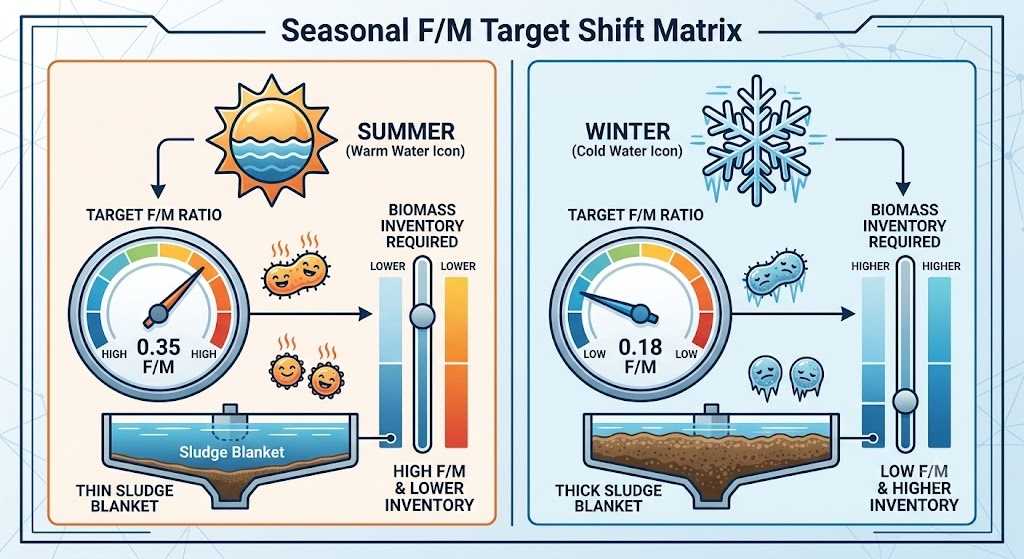

Temperaturkoefficienten overset af lærebøger

Mikrobiel enzymatisk aktivitet er meget temperaturafhængig, styret af den modificerede Arrhenius-ligning. For hvert fald på 10 grader Celsius i spildevandstemperaturen falder de biologiske stofskiftehastigheder med omkring 50 %.

• Sommerdrift (25°C): Mikrober har høje metaboliske hastigheder. De spiser hurtigt mad. Du kan roligt køre et højere F/M-forhold (f.eks. 0,35), fordi den kinetiske behandlingshastighed matcher belastningshastigheden.
• Vinterdrift (10°C): Mikrober bliver træge. For at behandle den samme masse af indgående BOD skal du øge størrelsen af ​​din mikrobielle arbejdsstyrke. Operatører skal målrette et lavere F/M-forhold (f.eks. 0,18) ved bevidst at hæve MLVSS-mål for at give mere "hånd-til-mund"-behandlingskapacitet.

5. Fejlfinding af høje F/M-forhold: Organisk overbelastning og strukturel spredning

A high F/M ratio (>0.50 in conventional systems) indicates that the available carbonaceous energy exceeds the metabolic capacity of the standing biomass. Dette stammer fra industrielle snegledumper, pludselige regnvandshydrauliske udvaskninger af faste stoffer eller overdreven slamspild (WAS).

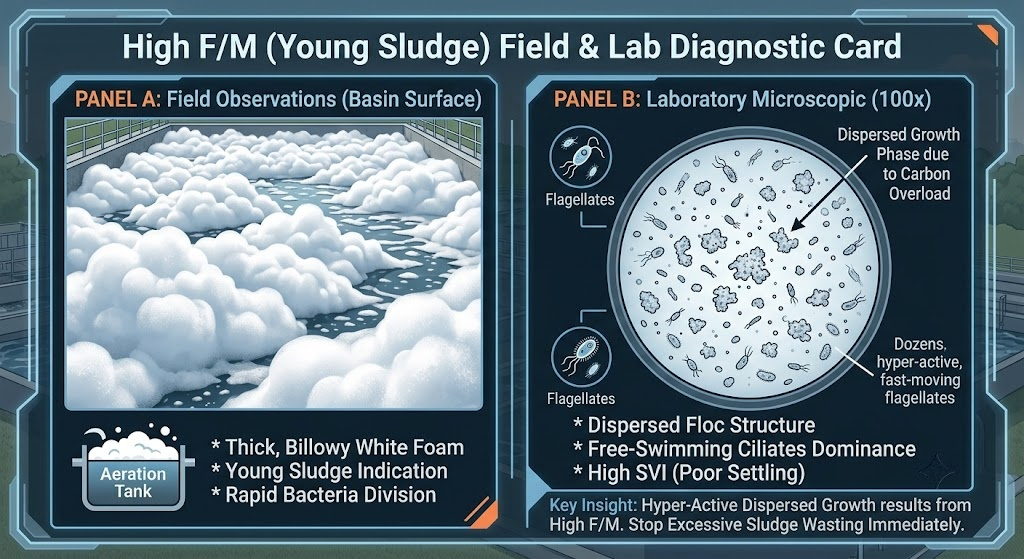

Visuel diagnostik og mikroskopi på stedet

• Overfladefænomen: Beluftningsbassinet genererer en tyk, bølgende, meget flydende uberørt hvidt skum . This foam contains high concentrations of extracellular polysaccharides and lipids produced by rapidly dividing young bacteria in their log growth phase.
• Mikroskopisk struktur: Under 100x forstørrelse fremstår slamflokkene som små, stærkt opbrudte og mangler strukturerede kanter. Du vil se en massiv dominans af fritsvømmende ciliater og flagellater, med et absolut fravær af hjuldyr eller stilkede ciliater.

Avancerede korrigerende handlinger

1. Step-Feed-manøvren: If your facility is equipped with step-feed capabilities, divert raw influent flow away from the head of the aeration tank and distribute it across the middle or rear zones. Dette reducerer øjeblikkeligt F/M-forholdet ved indløbet, hvilket beskytter den returnerede biomasse mod organisk stød.
2. RAS/WAS ligevægtsjusteringer: Ophør øjeblikkeligt med al pumpning. Increase Return Activated Sludge (RAS) rates to maximize the transfer of stored solids from the secondary clarifiers back into the reaction zone.

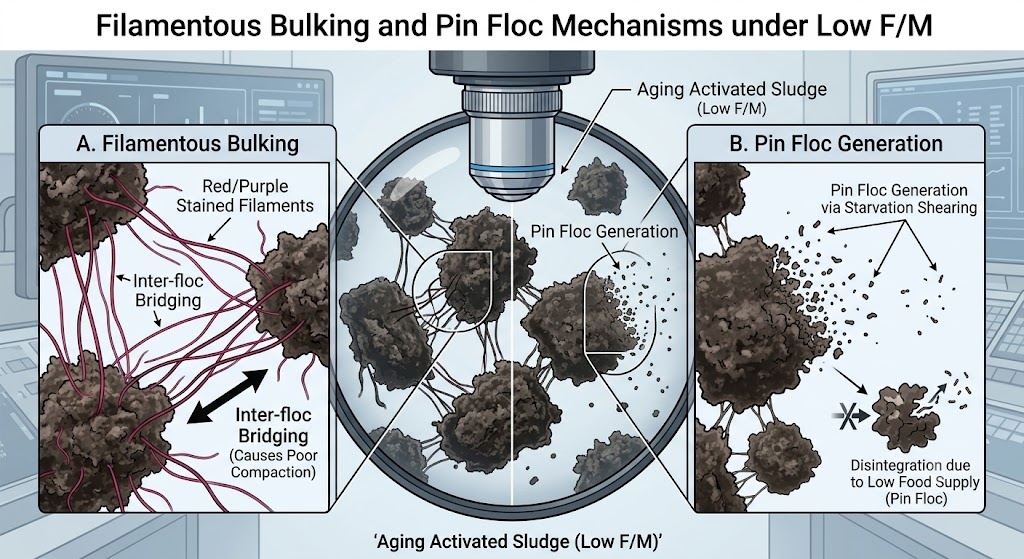

6. Fejlfinding ved lave F/M-forhold: Microthrix Bulking & Pin Floc

Et lavt F/M-forhold (<0,15 i konventionelle systemer) repræsenterer et miljø med intens biologisk sult. Den mikrobielle befolkning er vokset fra sin primære energiforsyning.

Visuel diagnostik og mikroskopi på stedet

• Overfladefænomen: Beluftningsbassinet udvikler et tæt, fedtet, mørkebrunt eller gyldenbrunt skorpelag, der modstår vandspray. Den sekundære clarifier vises nåleflok — små, askelignende partikler, der flyder over spildevandsdæmningen på trods af en meget gennemsigtig vandsøjle.
• Mikroskopisk struktur: Slamflokkene fremstår massive, mørke og uregelmæssige. Lange, hårlignende tråde af filamentøse bakterier (såsom Microthrix parvicella or Type 0041 ) bryder ud fra kernen af flokkene, danner bro over huller og forhindrer fysisk komprimering i klaringsenheden.

The Mechanics of Starvation Bulking

Når der er mangel på mad, udkonkurrerer filamentøse bakterier standard flokkdannende bakterier. Filamentous cells have a much higher surface-area-to-volume ratio, allowing them to scavenge trace amounts of BOD more effectively than dense flocs. As they multiply, they create a web-like mesh that traps water, driving up the Sludge Volume Index (SVI) and causing the sludge blanket in the clarifier to rise toward the surface.

Avancerede korrigerende handlinger

1. Incremental Wasting Protocol: Du skal fjerne overskydende biomasse for at genoprette ligevægten, men store justeringer kan chokere systemet. Implementer 10 % til 15 % maksimalt spildregel : øg aldrig din daglige WAS-volumen med mere end 15 % i et enkelt 24-timers vindue.
2. Selektiv kloreringsstrategi: Hvis filamentøs bulning er alvorlig, påfør en målrettet klordosis på RAS-linjen. Doser klor med en præcis hastighed på 2 til 5 lbs klor pr. 1.000 lbs MLVSS pr. dag . Because filaments extend outward from the floc structure, they are exposed to the chlorine first, destroying them while keeping the inner floc-forming bacteria safe.

7. Procesintegration: F/M vs. MCRT Operational Matrix

Avancerede spildevandsoperationer håndterer ikke F/M som en isoleret metrik. Det fungerer som den matematiske inverse af Gennemsnitlig celleopholdstid (MCRT) or Faststofretentionstid (SRT) .

Mens F/M måler den eksterne stressfaktor (fødevarer, der kommer ind i systemet), måler MCRT den interne alder og fastholdelsestid for arbejdsstyrken.

MCRT = Samlet beholdning af flygtige suspenderede faste stoffer i systemet / Samlet masse af flygtige faste stoffer spildt og spildevand per dag

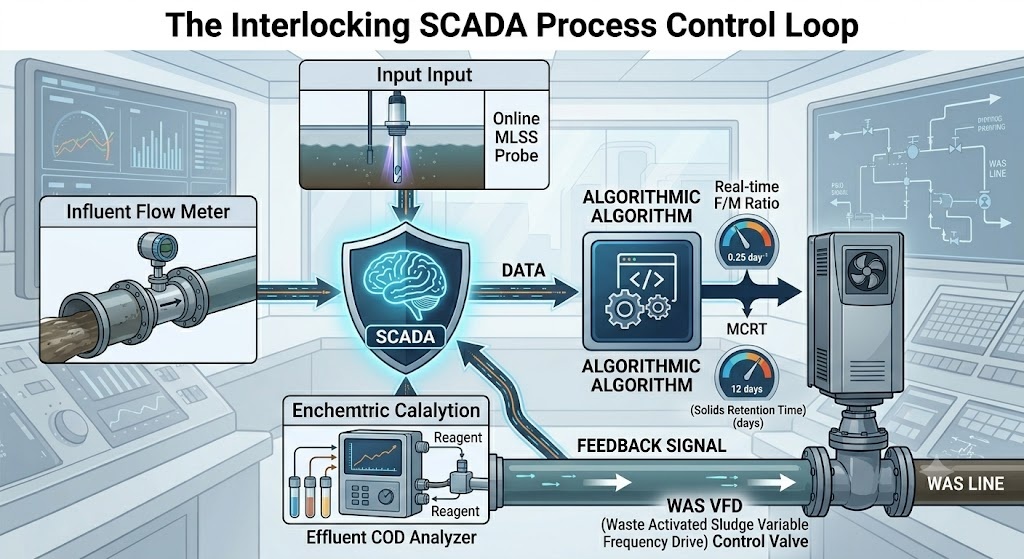

Overgangen til digitale tvillinger og SCADA Auto-Control

Moderne behandlingsfaciliteter udnytter en samlet Proceskontrolmatrix inden for deres SCADA-systemer. Online optiske MLSS-sonder installeret i midten af ​​beluftningsbassinet giver kontinuerlige faststofdata. Combined with digital magnetic flowmeters on the influent and WAS lines, the SCADA system automatically modulates variable-frequency drive (VFD) wasting pumps to maintain a steady target MCRT.

When a sudden industrial load shifts the F/M ratio, the automation detects the corresponding drop in dissolved oxygen (DO) demand and adjustments can be made immediately. This integration ensures that MCRT acts as the anchor for stability, while F/M serves as the diagnostic tool to evaluate real-time loading variations.

8. Resumé: Executive Takeaways for anlægsledere

At optimere et aktiveret slamanlæg kræver, at man bevæger sig forbi historiske tommelfingerregelmetoder og omfavner dynamiske procesmålinger:

• Inkorporer hurtige surrogater: Replace standard 5-day lagging BOD testing with 2-hour COD bench digestion or online UV-Vis optical sensors to manage high F/M shocks proactively.
• Normaliser for askeindhold: Beregn aldrig procesmål ved hjælp af total MLSS; prioritere MLVSS for at isolere aktiv biologisk masse fra inert flodslam og mineraludfældning.
• Inkorporer kinetiske temperaturmål: Skiftmål F/M varierer lavere om vinteren og højere om sommeren for at matche naturlige bakterielle metaboliske udsving.
• Øv konservativt spild: Beskyt dit system mod procesoscillationer ved at begrænse enhver enkeltdags WAS volumetrisk justering til 15 %
