Forståelse af membranfilter Pore Størrelse: En omfattende guide

Typer af membranfiltrering baseret på pellerestørrelse

Det brede spektrum af filtreringsudfordringer, fra at fjerne store suspenderede faste stoffer til at adskille individuelle ioner, nødvendiggør en række membranteknologier. Disse teknologier adskilles primært ved deres karakteristiske porestørrelser, hvilket fører til en klassificering i fire hovedtyper af membranfiltrering: mikrofiltrering, ultrafiltrering, nanofiltrering og omvendt osmose. Hver type tilbyder et specifikt adskillelsesniveau og er velegnet til forskellige applikationer.

Mikrofiltrering (MF)

Mikrofiltrering (MF) repræsenterer den groveste ende af membranfiltrering. MF -membraner er designet til at fjerne suspenderede faste stoffer, bakterier og store kolloider fra væsker eller gasser.

• Sore ​​størrelser: Spænder typisk fra 0,1 til 10 mikron (um) . Almindelige og vidt anvendte porestørrelser: 0,22 um, 0,45 um, 0,8 um og 1,0 um

Stogardisering: Mange regulatoriske retningslinjer og industristogarder (f.eks. Til vogkvalitetstest, farmaceutisk fremstilling) specificerer brugen af ​​visse porestørrelser, især 0,22 um og 0,45 um.

• Typiske applikationer:
  • Vandbehandling: Fjernelse af suspenderede faste stoffer, turbiditet og protozoer (som Giardia and Cryptosporidium ) fra drikkevand. Bruges som forbehandling til andre membranprocesser (UF, NF, RO).
  • Mad og drikke: Afklaring af frugtsaft, vin og øl; Fjernelse af gær og bakterier i mejeriprøvning.
  • Pharmaceuticals: Sterilisering af kolde væsker, afklaring af biologiske opløsninger.
  • Bioteknologi: Cellehøstning, adskillelse af biomasse.

• 0,22 um:

  • "Sterilisering af klasse": Dette er guldstandarden for steril filtrering . De fleste bakterier er større end 0,22 um, så et filter med denne porestørrelse betragtes generelt som effektiv til at fjerne bakterier og sikre sterilitet i væsker. Dette er afgørende i farmaceutiske stoffer, bioteknologi (f.eks. Forberedelse af cellekultur) og til fremstilling af sterilt vand.
  • Det er vigtigt at bemærke, at selvom det fjerner de fleste bakterier, nogle meget små bakterier (som Mycoplasma ) og vira kan passere.

• 0,45 um:

  • Generel mikrobiologisk filtrering: Denne porestørrelse er bredt vedtaget for Mikrobiologisk analyse , herunder vandtest og fødevarer/drikkvalitetskontrol. Det er fremragende til at fange de mest almindelige bakterier til optælling (tæller kolonier), fordi det giver mulighed for god næringsstofdiffusion gennem porerne, hvilket understøtter robust bakterievækst på filteroverfladen efter filtrering.
  • Afklaring: Det bruges også ofte til general Afklaring af løsninger til fjernelse af partikler, større mikroorganismer og turbiditet uden nødvendigvis opnåelse af fuld sterilitet.

• 0,8 um:

  • Fjernelse af partikel og præ-filtrering: Ofte brugt til grovere partikelfjernelse og som en Pre-filter For at beskytte finere membraner (som 0,45 um eller 0,22 um filtre) mod for tidligt tilstopning ved større affald.
  • Specifikke mikrobiologiske anvendelser: Nogle gange anvendes til specifikke mikrobiologiske assays eller partikelovervågning, hvor større partikler eller specifikke typer celler skal bevares, samtidig med at mindre komponenter kan passere. Almindelig i luftovervågning (f.eks. Asbestanalyse) og nogle væskeanalyser.

• 1,0 um:

  • Grov filtrering/præ-filtrering: Generelt brugt til Grov filtrering For at fjerne større suspenderede faste stoffer, sediment og bruttopartikler fra væsker. Dette er en almindelig Forfiltrering Træd i mange industrielle og laboratorieprocesser for at udvide levetiden for efterfølgende finere filtre.
  • Cellehøstning/afklaring: Kan bruges i nogle biologiske anvendelser til høst af større celler eller afklarende stærkt uklare opløsninger.

Ultrafiltration (UF)

Ultrafiltration (UF) fungerer i en finere skala end mikrofiltrering, der er i stand til at fjerne mindre partikler og makromolekyler. UF -membraner bevarer typisk vira, proteiner og større organiske molekyler, mens de lader vand og mindre opløste salte passere.

• Pore ​​størrelser: Spænder fra 0,01 til 0,1 mikron (um) eller ofte udtrykt som Molekylær vægt afskæring (MWCO) fra 1.000 til 500.000 daltoner. MWCO henviser til den omtrentlige molekylvægt af det mindste kugleprotein, der er 90% tilbageholdt af membranen.
• Typiske applikationer:
  • Vandbehandling: Fjernelse af vira, endotoksiner, kolloider og makromolekyler til rensning af drikkevand; spildevandsbehandling til genbrug.
  • Mad og drikke: Koncentration af mælkeproteiner, afklaring af juice, genvinding af enzymer.
  • Pharmaceuticals & Biotechnology: Koncentration og oprensning af proteiner, enzymer og vacciner; Fjernelse af pyrogener.
  • Industriel: Olie/vandemulsionsseparation, malingsgenvinding i elektrokoatprocesser.

Nanofiltration (NF)

Nanofiltrering (NF) membraner omtales ofte som "løst afvise RO -membraner", fordi de falder mellem UF og RO med hensyn til adskillelsesfunktioner. NF -membraner er effektive til at fjerne multivalente ioner (som hårdhedsioner), nogle mindre organiske molekyler og de fleste vira, mens de tillader monovalente ioner (som natriumchlorid) og vand at passere mere frit end RO -membraner.

• Pore ​​størrelser: Spænder fra 0,001 til 0,01 mikron (um) , eller MWCO typisk fra 150 til 1.000 daltoner.
• Typiske applikationer:
  • Vandblødgøring: Fjernelse af hårdhed (calcium, magnesium) fra vand uden at kræve kemisk regenerering.
  • Drikkevand: Fjernelse af farve, pesticider og opløst organisk kulstof (DOC).
  • Mad og drikke: Demineralisering af valle, sukkerraffinering, produktkoncentration.
  • Pharmaceuticals: Antibiotisk koncentration, afsaltning.
  • Industriel: Fjernelse af farvestof fra spildevand, adskillelse af specifikke komponenter i kemiske processer.

Omvendt osmose (RO)

Omvendt osmose (RO) repræsenterer det fineste niveau af membranseparation, der er i stand til at afvise praktisk talt alle opløste salte, uorganiske molekyler og større organiske molekyler. Det fungerer ved at anvende tryk større end det osmotiske tryk, hvilket tvinger vand gennem en ekstremt tæt membran, mens den efterlader opløste urenheder.

• Pore ​​størrelser: Effektivt <0,001 mikron (um) , eller ikke-porøs I traditionel forstand fungerer der mere på en løsningsdiffusionsmekanisme. De afviser primært baseret på ladning og størrelse, hvilket effektivt fjerner ioner.
• Typiske applikationer:
  • Afsaltning: Konvertering af havvand eller brakvand til drikkevand.
  • Ultrapure vandproduktion: Fremstilling af vand med høj renhed til elektronik, farmaceutiske stoffer og kraftproduktion.
  • Spildevandsbehandling: Oprensning på højt niveau til genbrug og udledning af vand.
  • Mad og drikke: Koncentration af frugtsaft, produktion af deioniseret vand.
  • Industriel: Proces vandrensning, produktgenvinding.

Mere relateret:

Introduktion til membranfiltre og porestørrelse

Membranfiltre er sofistikerede separationsværktøjer, der har revolutioneret forskellige industrier, fra vandrensning til lægemidler. I deres kerne fungerer disse filtre ved at fungere som selektive barrierer, hvilket gør det muligt for visse stoffer at passere, mens de bevarer andre. Effektiviteten af ​​et membranfilter til udførelse af denne kritiske opgave hænger næsten udelukkende på en afgørende egenskab: dens pore størrelse .

Porestørrelsen på et membranfilter dikterer, hvilke partikler, molekyler eller endda ioner, der kan adskilles fra en flydende strøm. Forestil dig en mikroskopisk sigte; Størrelsen på hullerne i denne sigte bestemmer, hvad der passerer gennem, og hvad der bliver fanget. Tilsvarende er de miniscule porerne inden for et membranfilter konstrueret til specifikke dimensioner for at opnå de ønskede adskillelsesresultater.

Forståelse af membranporestørrelse er vigtig i filtreringsprocesser. En forkert valgt porestørrelse kan føre til ineffektiv filtrering, for tidlig membranforurening eller endda skade på selve membranen. Omvendt sikrer valg af den optimale porestørrelse effektiv adskillelse, udvider membranens levetid og fører i sidste ende til mere effektive og økonomiske processer.

Lad os nu gå i dybden i den komplicerede verden af ​​membranfilterporestørrelse. Vi definerer:

* Hvad porestørrelse virkelig betyder
* Udforsk de forskellige kategorier af membranfiltrering baseret på porestørrelse
* Diskuter de faktorer, der påvirker valg af porestørrelse
* Fremhæv de forskellige applikationer, hvor disse filtre er uundværlige.

* Desuden vil vi undersøge metoder til bestemmelse af porestørrelse, tackle fælles udfordringer og se på de spændende tendenser, der former fremtiden for membranteknologi.

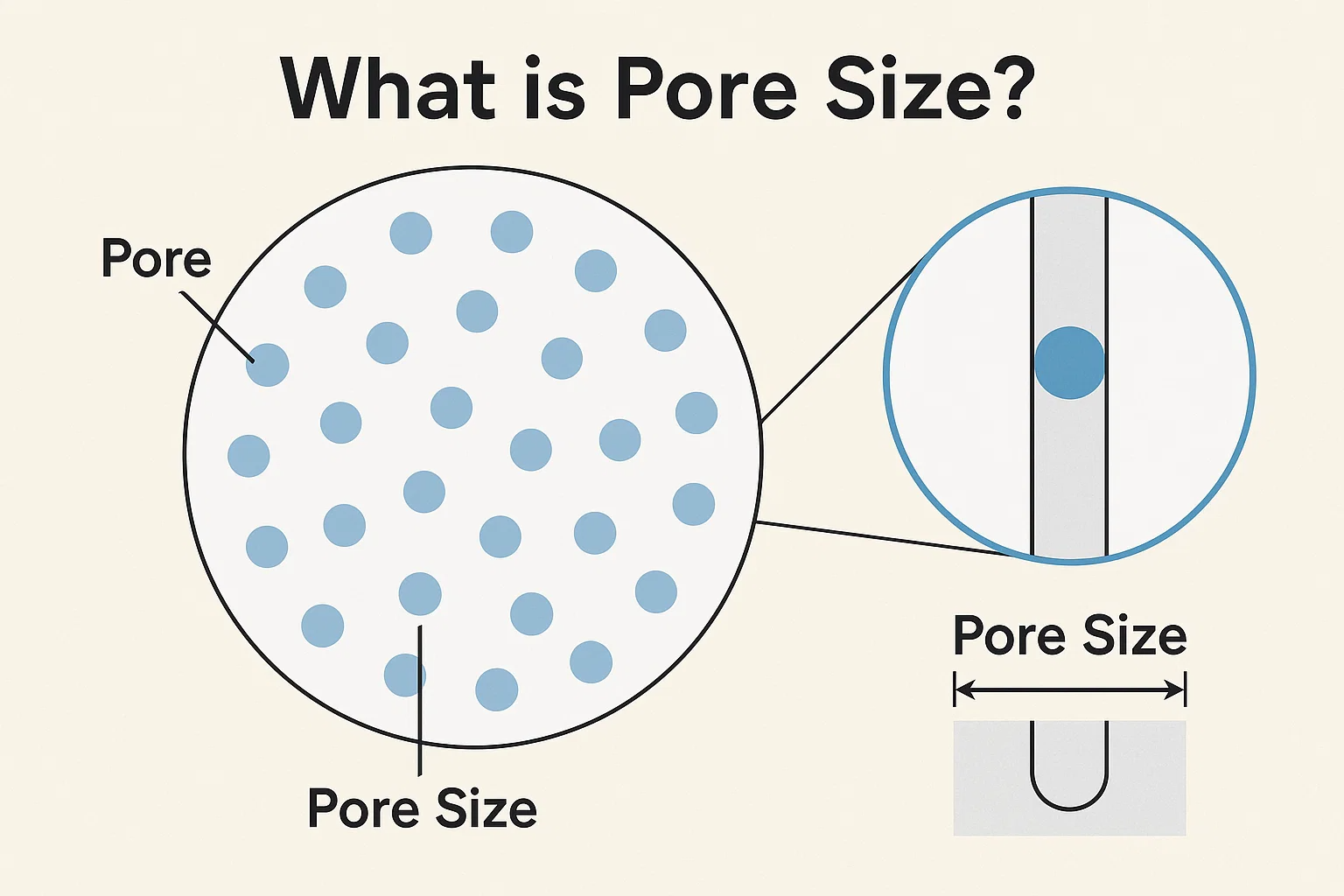

Hvad er porestørrelse?

I hjertet af enhver membranfiltreringsproces ligger begrebet pore størrelse . I forbindelse med membranfiltre henviser porestørrelse til Gennemsnitlig diameter på de mikroskopiske åbninger eller kanaler, der gennemsyrer membranmaterialet . Disse porer er ikke blot huller, men snarere komplicerede veje designet til at tillade passage af væsker, mens de fysisk blokerer partikler større end deres definerede dimensioner.

Målingens enheder til porestørrelse udtrykkes typisk i begge Mikron (um) or Nanometers (NM) . At sætte disse enheder i perspektiv:

• 1 mikron (um) er en milliondel af en meter ( $10^{-6}$ meter). Til sammenligning er et menneskehår ca. 50-100 um i diameter.
• 1 nanometer (NM) er en milliarder af en meter ( $10^{-9}$ meter). Et enkelt vandmolekyle er ca. 0,27 nm i diameter.

Valget af enhed afhænger ofte af omfanget af filtrering. Mikron anvendes ofte til større porestørrelser, der findes i mikrofiltrering, mens nanometre er mere udbredte, når de diskuterer de ekstremt fine porer i ultrafiltrering, nanofiltrering og omvendt osmosemembraner.

Den dybe påvirkning af porestørrelse på filtreringseffektivitet kan ikke overdrives. Det dikterer direkte Afskæringspunkt Til adskillelse. Forestil dig en membran med en porestørrelse på 0,2 um. Denne membran er designet til at bevare enhver partikel eller mikroorganisme større end 0,2 um, mens mindre molekyler og vand kan passere igennem.

• Mindre porestørrelser fører generelt til højere filtreringseffektivitet, da de kan fjerne finere partikler, opløste faste stoffer og endda nogle vira. Imidlertid kommer dette ofte på bekostning af reduceret flux (strømningshastighed) og øget trykfald over membranen, da modstanden mod strømning er højere.
• Større porestørrelser Tillad krav til højere flux og lavere tryk, hvilket gør dem velegnet til at fjerne grovere partikler eller til pre-filtreringstrin. Afvejningen er imidlertid en lavere grad af adskillelse og manglende evne til at fjerne meget fine forurenende stoffer.

Derfor er det omhyggelige udvalg af en membrans porestørrelse en kritisk designparameter, der direkte korrelerer med det ønskede renhedsniveau og filtreringssystemets operationelle effektivitet. Det er en delikat balance mellem at opnå den nødvendige adskillelse og opretholde en praktisk strømningshastighed for den givne anvendelse.

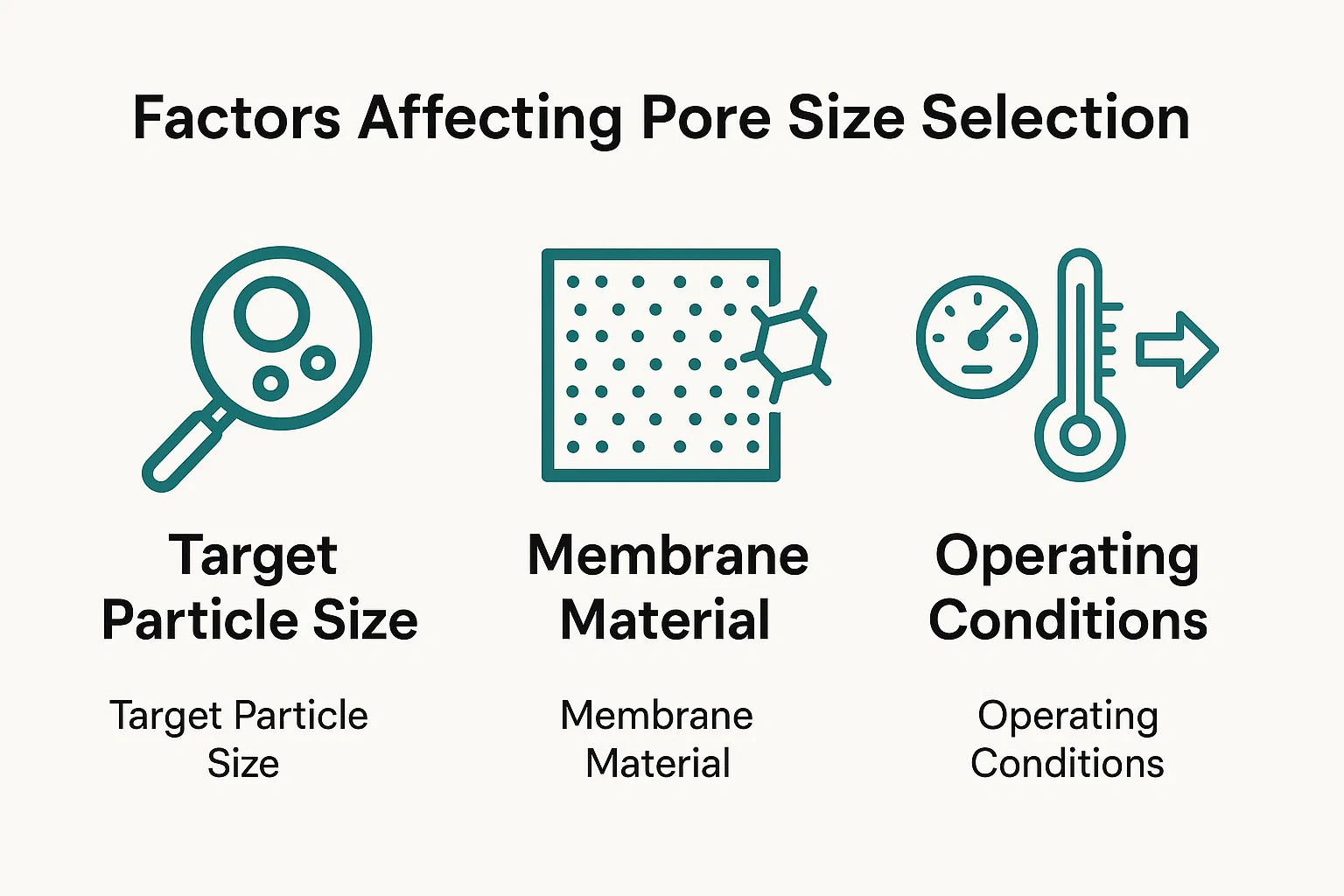

Faktorer, der påvirker valg af porestørrelse

Valg af den korrekte membranfilterporestørrelse er en kritisk beslutning, der direkte påvirker succes, effektivitet og omkostningseffektivitet for enhver filtreringsproces. Dette valg er ikke vilkårligt; Det er en omhyggelig afbalanceringshandling påvirket af flere nøglefaktorer, der dikterer den krævede adskillelse, membrankompatibilitet og operationel gennemførlighed.

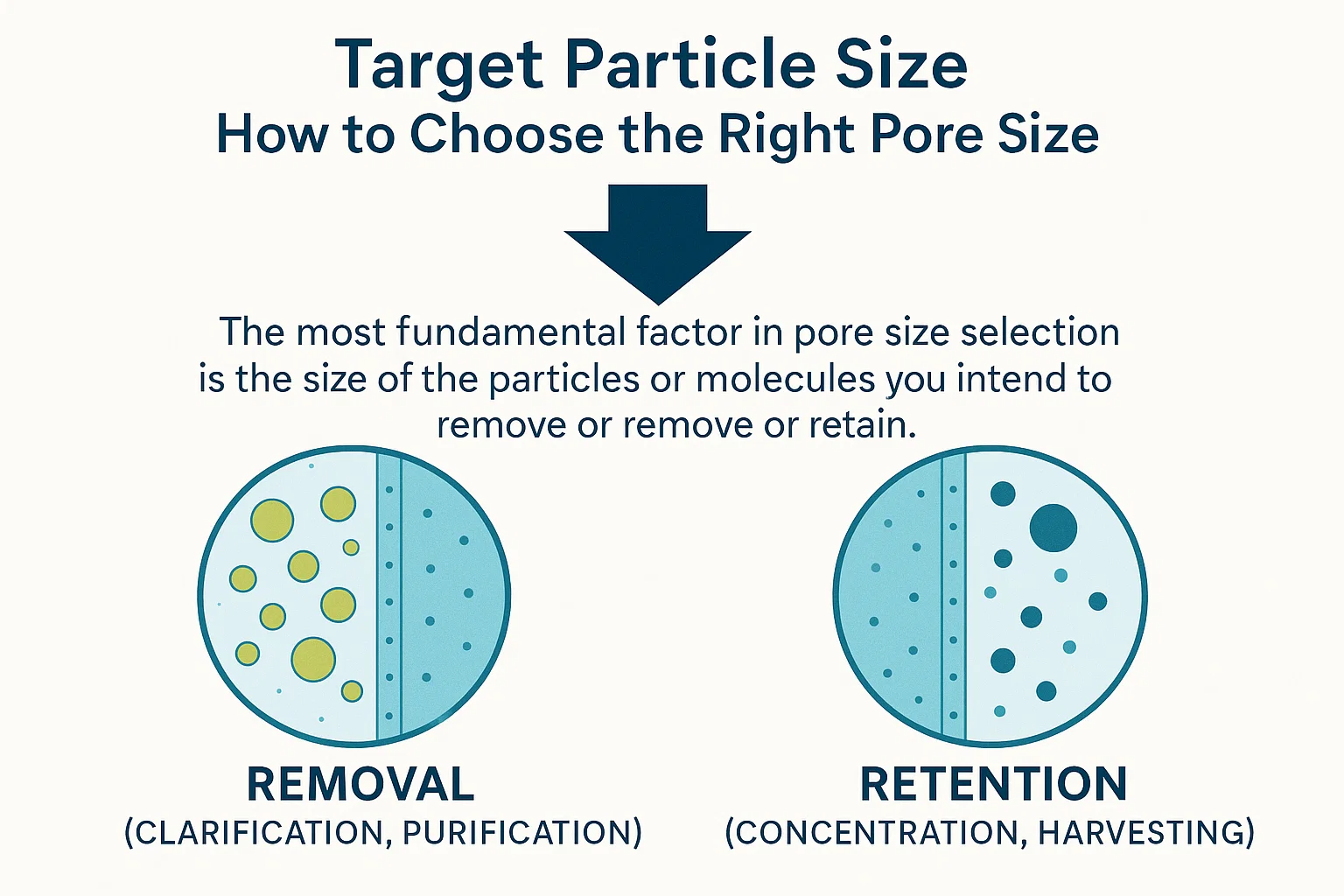

Målpartikelstørrelse: Sådan vælger du den rigtige porestørrelse

Den mest grundlæggende faktor i valg af porestørrelse er størrelse på de partikler eller molekyler, du har til hensigt at fjerne eller fastholde .

• Til fjernelse (afklaring, rensning): Membranporestørrelsen skal være markant mindre end målforureningen. For eksempel, hvis du har brug for at fjerne bakterier med en gennemsnitlig størrelse på 0,5 um, vil du sandsynligvis vælge en mikrofiltreringsmembran med en porestørrelse på 0,2 um eller mindre for at sikre effektiv tilbageholdelse. En almindelig tommelfingerregel er at vælge en porestørrelse 1/3 til 1/10 på størrelse med den mindste partikel, du ønsker at fjerne, og tegner sig for partikelform og potentiel membranforurening.
• Til opbevaring (koncentration, høst): Omvendt, hvis dit mål er at koncentrere et ønsket stof (f.eks. Proteiner eller celler), skal membranporestørrelsen være lille nok til at bevare målstoffet, samtidig med at opløsningsmidlet og mindre urenheder kan passere. Det er her begrebet molekylvægtafskæring (MWCO) bliver særlig relevant for UF- og NF-membraner.

At forstå størrelsesfordelingen af ​​komponenterne i din fluidstrøm er vigtig. Dette kræver ofte forudgående analyse af foderstrømmen ved hjælp af teknikker som dynamisk lysspredning eller mikroskopi.

Membranmateriale: Indflydelse på porestørrelse og kompatibilitet

Det materiale, hvorfra en membran er konstrueret, spiller en betydelig rolle i dens iboende porestruktur, kemisk resistens og den samlede ydeevne. Forskellige materialer egner sig til forskellige porestørrelsesområder og applikationer:

• Polymere membraner: Dette er den mest almindelige type og inkluderer materialer som polysulfon (PS), polyethersulfon (PES), polyvinylidenfluorid (PVDF), celluloseacetat (CA), polyamid (PA) og polypropylen (PP).

  • Indflydelse på porestørrelse: Fremstillingsprocessen (f.eks. Faseinversion, strækning) og selve polymeren dikterer det opnåelige porestørrelsesområde og distribution. For eksempel bruges cellulosmembraner ofte til generel filtrering, hvor hydrofile egenskaber ønskes, mens PVDF er kendt for sin kemiske modstand og bred porestørrelsestilgængelighed. Polyamid er det dominerende materiale til RO- og NF -membraner på grund af dets fremragende saltafvisning.
  • Kompatibilitet: Den kemiske kompatibilitet af membranmaterialet med fodervæsken (pH, opløsningsmidler, oxidationsmidler) og rengøring af kemikalier er afgørende. Brug af et inkompatibelt materiale kan føre til membrannedbrydning, ændringer i porestørrelse og systemfejl. Temperaturbegrænsninger af materialet påvirker også egnetheden.

• Keramiske membraner: Disse membraner er lavet af materialer som aluminiumoxid, zirkonien eller titania og er typisk mere robuste.

  • Indflydelse på porestørrelse: Keramiske membraner tilbyder generelt meget ensartede porestørrelser, hvilket gør dem egnede til præcise separationer. De findes ofte i MF- og UF -applikationer.
  • Kompatibilitet: De udviser usædvanlige kemiske og termiske stabilitet, hvilket giver dem mulighed for at modstå hårde kemiske miljøer, høje temperaturer og aggressive rengøringsordninger, som polymere membraner ikke kan.

Driftsbetingelser: Tryk, temperatur og strømningshastighed

Betingelserne, under hvilke filtreringsprocessen fungerer, påvirker også stærkt valg af porestørrelse og membranydelse.

• Tryk: Som omtalt kræves et højere køretryk for at overvinde den øgede hydrauliske resistens af mindre porer. Den valgte membran skal være i stand til at modstå det nødvendige driftstryk uden at komprimere eller opretholde skader. Utilstrækkeligt tryk vil føre til lav flux, mens overdreven tryk kan skade membranstrukturen.
• Temperatur: Temperaturen påvirker viskositeten af ​​væsken og følgelig fluxen gennem membranen. Højere temperaturer fører generelt til lavere væskeviskositet og dermed højere flux. Membranmaterialer har imidlertid temperaturgrænser, ud over hvilke deres strukturelle integritet eller porestørrelsesstabilitet kan blive kompromitteret.
• Flowhastighed (flux): Den ønskede permeatstrømningshastighed (flux) er en kritisk designparameter. Mens mindre porer tilbyder bedre adskillelse, giver de iboende lavere flux ved et givet tryk. Systemdesign skal afbalancere behovet for adskillelse med den krævede gennemstrømning. Højere strømningshastigheder kan muligvis kræve større membranoverfladearealer eller højere driftspress, hvilket påvirker kapital- og driftsomkostninger.

Sammenfattende er valg af den rigtige membranfilterporestørrelse en mangesidet beslutning, der kræver en grundig forståelse af foderegenskaberne, det ønskede separationsresultat, egenskaberne for tilgængelige membranmaterialer og de praktiske begrænsninger i driftsmiljøet. Et fejlagtigt i dette valg kan føre til dyre ineffektivitet eller endda procesfejl.

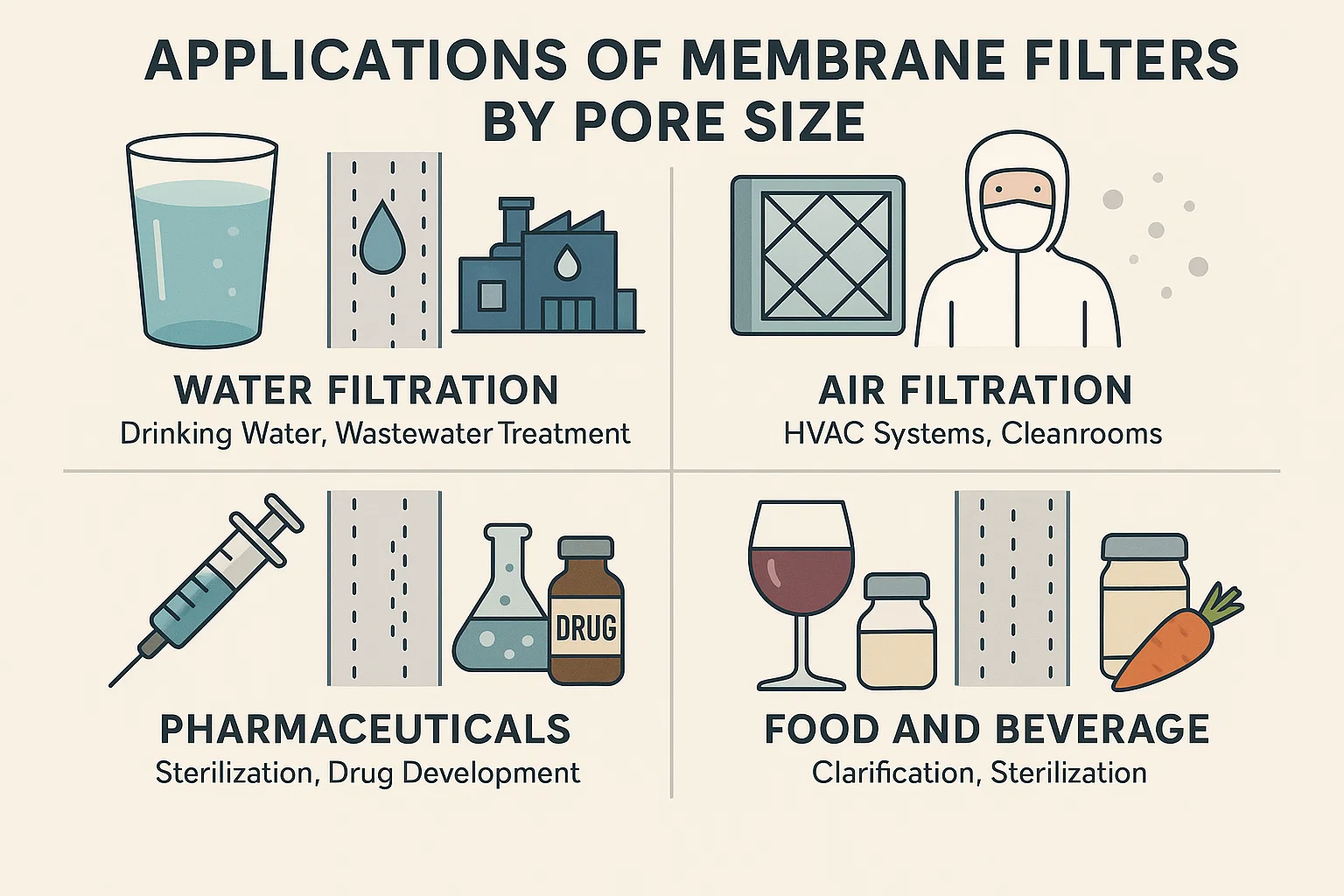

Anvendelser af membranfiltre efter porestørrelse

Membranfiltre's evne til nøjagtigt at kontrollere, hvad der passerer gennem, og hvad der bevares, stort set på grund af deres konstruerede porestørrelser, gør dem uundværlige på tværs af en lang række industrier. Fra at sikre sikkert drikkevand til fremstilling af livreddende medikamenter er disse filtre centrale for oprensning, adskillelse og koncentrationsprocesser.

Vandfiltrering: drikkevand, spildevandsbehandling

Membranfiltre er hjørnestenene i moderne vandbehandling, der adresserer renhedsudfordringer, der spænder fra makroskopiske forurenende stoffer til mikroskopiske patogener og opløste salte.

• Mikrofiltrering (MF) og ultrafiltrering (UF): Disse membraner med porestørrelser i 0,1 til 10 um (MF) and 0,01 til 0,1 um (UF) rækkevidde er vidt brugt til fjernelse af ophængt faste stoffer, uklarhed, bakterier, protozoer (som Cryptosporidium and Giardia ) og vira fra drikkevandskilder. De er fremragende forbehandlingstrin for mere avancerede membransystemer, der beskytter finere membraner mod begroing. I spildevandsrensning kan MF/UF producere spildevand af høj kvalitet, der er egnet til udladning eller endda genbrug, ved effektivt at fjerne suspenderede faste stoffer, bakterier og noget organisk stof.
• Nanofiltrering (NF): Med porestørrelser typisk 0,001 til 0,01 um , NF -membraner anvendes til vandblødgøring ved at fjerne multivalente hårdhedsioner (calcium, magnesium) og til reduktion af niveauer af opløst organisk kulstof (DOC), farve og syntetiske organiske forbindelser (f.eks. Pesticider) fra drikkevand. Dette giver en permeat af højere kvalitet end UF.
• Omvendt osmose (RO): Har effektivt <0,001 um 'Pore' størrelser (der fungerer via opløsningsdiffusion), RO-membraner er den ultimative barriere for vandrensning. De er kritiske for Afsaltning af havvand og brakvand, der producerer drikkevand. Ro er også vigtig for fremstilling ultrapure vand Påkrævet i industrier som elektronik, farmaceutiske stoffer og kraftproduktion ved at fjerne næsten alle opløste salte og urenheder.

Luftfiltrering: HVAC -systemer, rengøringsrum

Mens udtrykket "porestørrelse" normalt er forbundet med flydende filtrering, gælder princippet ligeligt for luft (gas) filtrering, hvor membraner filtrerer luftbårne partikler.

• Mikrofiltrering (MF) (og HEPA/ULPA -medier): Specialiserede membranlignende medier, ofte klassificeret ved partikelfjernelseseffektivitet snarere end diskret porestørrelse, bruges. For eksempel, HEPA (højeffektiv partikelformet luft) Filtre fanger typisk 99,97% af partiklerne $0.3\mu m$ i størrelse og ULPA (ultra-lav partikelformet luft) Filtre er endnu finere. Disse er afgørende for:
  • HVAC Systems: Forbedring af indendørs luftkvalitet ved at fjerne støv, pollen, skimmelsporer og nogle allergener.
  • Cleanrooms: Oprettelse og opretholdelse af stærkt kontrollerede miljøer (f.eks. ISO-klasse 1 til 9) essentielle for fremstilling af halvleder, farmaceutisk produktion og delikat forskning, hvor endda sub-mikronpartikler kan forårsage forurening eller defekter.

Farmaceutiske stoffer: sterilisering, lægemiddeludvikling

De strenge renhedskrav i den farmaceutiske industri gør membranfiltre uundværlige.

• Mikrofiltrering (MF): Steril filtrering af væsker (f.eks. Kulturmedier, buffere, oftalmiske opløsninger), før emballage er en almindelig anvendelse til 0,1 eller 0,2 um MF-membraner, hvilket sikrer fjernelse af bakterier og svampe, mens de undgår varmefølsomme aktive ingredienser.
• Ultrafiltration (UF): UF -membraner (typisk 0,01 til 0,1 um eller specifikke MWCO'er) er afgørende for:
  • Proteinkoncentration og oprensning: Koncentrering af terapeutiske proteiner, enzymer og vacciner.
  • Diafiltrering: Fjernelse af salte eller udveksling af buffere under proteinoprensning.
  • Fjernelse af pyrogen: Fjernelse af endotoksiner (pyrogener) fra vand til injektion (WFI).
• Nanofiltrering (NF) og omvendt osmose (RO): Bruges til forbehandling af fodervand til UF/RO-systemer og til generering Farmaceutisk vand (f.eks. Oprenset vand, vand til injektion), som kræver ekstremt lave niveauer af urenheder, herunder opløste salte og organiske forbindelser.

Mad og drikke: afklaring, sterilisering

Membranfiltre forbedrer kvaliteten, holdbarheden og sikkerheden for en lang række fødevare- og drikkevarer.

• Mikrofiltrering (MF):
  • Drikafklaring: Afklaring af vin, øl (fjernelse af gær, bakterier og dispartikler) og frugtsaft.
  • Mejeriprocess: Kold pasteurisering af mælk (reduktion af bakteriel belastning uden varme), fraktionering af mælkekomponenter.
• Ultrafiltration (UF):
  • Proteinkoncentration: Koncentrering af mælkeproteiner (f.eks. Til ostproduktion), valleproteinkoncentration.
  • Juice afklaring: Fjernelse af suspenderede faste stoffer og makromolekyler fra juice, mens du bevarer smag.
• Nanofiltrering (NF):
  • Sukkerraffinering: Afsaltning og oprensning af sukkeropløsninger.
  • Juice Koncentration: Delvis koncentration af juice med samtidig demineralisering.
• Omvendt osmose (RO):
  • Koncentration: Koncentration af varmefølsomme væsker som kaffe, frugtsaft eller mejeriprodukter, der tilbyder energibesparelser sammenlignet med fordampning.
  • Vand til behandling: Tilvejebringelse af vand med høj renhed til produktformulering og rengøring.

Industrielle anvendelser: Kemisk behandling, olie og gas

Ud over forbrugsstoffer imødekommer membranfiltre kritiske adskillelses- og oprensningsbehov i tung industri.

• Mikrofiltrering (MF) og ultrafiltrering (UF):
  • Spildevandsbehandling: Generel afklaring og fjernelse af suspenderede faste stoffer fra industrielle spildevand.
  • Emulsion Breaking: Adskillelse af olie fra vand i metalbearbejdningsvæsker eller produceret vand i olie- og gasindustrien.
  • Katalysatorgenvinding: Fastholdelse af værdifulde katalysatorer fra reaktionsblandinger.
  • Forbehandling: Beskyttelse af andet nedstrømsudstyr og finere membraner.
• Nanofiltrering (NF) og omvendt osmose (RO):
  • Proces vandrensning: Tilvejebringelse af vand med høj renhed til kedler, køletårne ​​og fremstillingsprocesser.
  • Produktgenvinding: Gendannelse af værdifulde kemikalier fra affaldsstrømme.
  • Saltvandskoncentration: Koncentrering af saltopløsninger i forskellige kemiske processer.
  • Kemisk adskillelse: Adskillelse af specifikke komponenter i kemisk syntese eller oprensningstrin.

Hvordan man bestemmer porestørrelsen på et membranfilter

Mens porestørrelsen er et grundlæggende kendetegn ved et membranfilter, er det ikke altid en enkel, direkte måling. I stedet udledes det ofte gennem standardiseret test eller leveret af producenterne baseret på deres kvalitetskontrolprocesser. Bestemmelse af nøjagtig porestørrelse er afgørende for at sikre, at membranen fungerer som forventet for sin tilsigtede anvendelse.

Specifikationer leveret af producenterne

Den mest almindelige måde at kende et membranfilters porestørrelse på er ved at gennemgå Tekniske specifikationer og datablad leveret af producenten . Anerkendte producenter investerer meget i kvalitetskontrol og karakterisering af deres produkter. Disse specifikationer viser typisk:

• Nominel porestørrelse: Dette er en generel klassificering, der angiver den gennemsnitlige porestørrelse. Det betyder, at membranen er designet til at bevare en bestemt procentdel af partikler ved eller over den angivne størrelse. For eksempel kan et nominelt filter på 0,2 um muligvis bevare 99,9% af partiklerne i den størrelse. Det er et gennemsnit og indebærer ikke, at hver pore er nøjagtigt den størrelse.
• Absolut porestørrelse: Dette er en mere præcis specifikation, hvilket indikerer, at alle partikler, der er større end den angivne størrelse, bevares (ofte 100% tilbageholdelse under specifikke testbetingelser). Dette er kritisk for anvendelser som steril filtrering, hvor fuldstændig fjernelse af mikroorganismer er påkrævet.
• Molekylær vægt afskæring (MWCO): For ultrafiltrering og nanofiltreringsmembraner specificerer producenter ofte MWCO i Daltons, der beskriver den molekylvægt, hvor 90% af et specifikt kugleprotein (eller dextran) bevares af membranen. Dette er et funktionelt mål for porestørrelse til molekylære separationer.
• Opbevaringsvurderinger for specifikke organismer: Især til farmaceutiske applikationer eller vandbehandlingsanvendelser kan producenter muligvis specificere membranens evne til at bevare specifikke bakterier (f.eks. Brevundimonas diminuta for 0,22 um sterile filtre) eller vira. Dette tilbyder et praktisk, applikationsorienteret mål for ydeevne.

Det er vigtigt at bemærke, at forskellige producenter kan bruge lidt forskellige testmetodologier eller definitioner til "nominelle" vs. "absolut", så at sammenligne specifikationer på tværs af mærker kræver nøje overvejelse.

Testmetoder: boblepunktstest, mikroskopisk analyse

Ud over producentens krav er der etablerede metoder til at karakterisere eller verificere den effektive porestørrelse og integritet af et membranfilter.

1. Boble Point Test

De Boble Point Test er en meget anvendt, ikke-destruktiv metode til bestemmelse af den største porestørrelse i et membranfilter og til at verificere membranintegritet. Det er baseret på princippet om, at væske, der holdes i en pore ved overfladespænding, kan tvinges ud af gastryk.

• Princip: Membranen er først fyldt med en væske (f.eks. Vand eller alkohol), der fylder alle porer. Gastryk (normalt luft eller nitrogen) påføres derefter på den ene side af den befugtede membran, mens den anden side er åben for atmosfæren (eller nedsænket i væske). Når gastrykket gradvist øges, vil det til sidst overvinde overfladespændingen, der holder væsken i den største pore. På dette "boblepunkt" vil der blive observeret en kontinuerlig strøm af bobler fra den våde side af membranen.
• Beregning: Det tryk, hvor dette forekommer, er direkte relateret til den største porestørrelse af den unge-boligligning:
• P = ( 4γcosθ )/D:
  • P er boblepunkttrykket
  • γ er overfladespænding af befugtningsvæsken
  • θ er væskens kontaktvinklen med porevæggen (antages ofte at være 0 ∘ til fuldstændig befugtning, så cos θ = 1 )
  • D er diameteren på den største pore.

Bubble Point -testen er fremragende til kvalitetskontrol, detekterer fremstillingsdefekter eller verificerer, om en membran er blevet beskadiget eller kompromitteret (f.eks. Ved kemisk angreb eller overdreven tryk) i brug. Et lavere end forventet boblepunkt indikerer, at større porer er til stede, hvilket indebærer et tab af integritet.

2. mikroskopisk analyse (f.eks. Elektronmikroskopi)

For en mere direkte visuel vurdering af porestruktur kan der anvendes avancerede mikroskopiske teknikker, især: især:

• Scanning af elektronmikroskopi (SEM): SEM giver billeder i høj opløsning af membranoverfladen og tværsnit, hvilket tillader direkte visualisering af porerne. Selvom det ikke giver en funktionel porestørrelse som boblepunkttesten, kan den afsløre poremorfologi, distribution og den samlede membranstruktur. Moderne billedanalysesoftware kan derefter bruges til at måle størrelsen på synlige porer og generere en porestørrelsesfordeling.
• Transmissionselektronmikroskopi (TEM): TEM tilbyder endnu højere forstørrelse og opløsning, der er nyttig til at karakterisere de meget fine porer af UF-, NF- og RO -membraner, især deres interne struktur.

Selvom det er uvurderligt til forskning og udvikling, er mikroskopisk analyse typisk en laboratoriemetode og ikke en rutine i-processen eller felttest for porestørrelsesverifikation på grund af dens kompleksitet og omkostninger.

Betydningen af ​​nøjagtig bestemmelse af porestørrelse

Den nøjagtige bestemmelse af porestørrelse er vigtigst af flere grunde:

• Performance Assurance: Sikrer, at membranen opnår den ønskede adskillelseseffektivitet (f.eks. Sterilitet, klarhed, opløst afvisning).
• Procesoptimering: Hjælper med at vælge den rigtige membran til en bestemt anvendelse, forhindre overfiltrering (for små porer, høje omkostninger, lav flux) eller underfiltrering (for store porer, utilstrækkelig renhed).
• Kvalitetskontrol: Tjener som en vigtig kvalitetskontrolforanstaltning for producenter og slutbrugere, hvilket bekræfter batchkonsistens og produktintegritet.
• Fejlfinding: AIDS til diagnosticering af problemer som begroing, skade eller fremstillingsdefekter, der kan ændre den effektive porestørrelse.

I det væsentlige er forståelse og verifikation af porestørrelsen på et membranfilter ikke kun en akademisk øvelse; Det er et kritisk trin i design, drift og vedligeholdelse af effektive filtreringssystemer.

Almindelige problemer relateret til porestørrelse

Mens membranfiltre er utroligt effektive separationsværktøjer, gør deres komplicerede porestruktur dem også modtagelige for flere operationelle problemer. Mange af disse udfordringer, såsom begroing, tilstopning og behovet for integritetstest, er iboende knyttet til membranens porestørrelse og dens interaktion med den væske, der filtreres.

Begroing: Hvordan porestørrelse påvirker membranforurening

Fouling er uden tvivl den mest gennemgribende og betydningsfulde udfordring ved membranfiltrering. Det henviser til ophobning af uønskede materialer på eller inden for membranporerne, hvilket fører til et fald i permeatflux (strømningshastighed) og/eller en stigning i transmembrantrykket (TMP), der kræves for at opretholde flux. Denne ophobning reducerer i det væsentlige den effektive porestørrelse og øger modstanden mod flow.

Hvordan porestørrelse påvirker begroing:

• Mindre porestørrelser, højere begroing tendens: Membraner med mindre porer (UF, NF, RO) er generelt mere modtagelige for begroing, fordi de afviser en bredere række stoffer, herunder mindre kolloider, makromolekyler og opløst organisk stof, der kan deponeres på membranoverfladen eller adsorb i porerne. Den strammere struktur tilbyder flere steder for interaktion og mindre plads til, at dårlige forhold kan passere.
• Pore ​​tilslutning: Partikler eller molekyler, der er større end membranens porer, akkumuleres på overfladen og danner et "kagelag." Dette lag fungerer som et sekundært filter, hvilket tilføjer modstand og reducerer flux.
• Poreblokering/adsorption: Mindre fejlfindelser, især opløste organiske molekyler, kan adsorbere til de indre overflader af porerne eller blokere porindgangen, hvilket effektivt reducerer porediameteren. Dette er ofte vanskeligere at rengøre end overfladeforurening.
• Biofouling: Mikroorganismer (bakterier, svampe, alger) kan fastgøres til membranoverfladen og spredes og danner en klistret biofilm. Denne biofilm kan hurtigt dække porer, hindre flux markant og endda føre til irreversibel skade, hvis det ikke styres effektivt. Porestørrelse forhindrer ikke biologisk fastgørelse, men en tættere membran kan begrænse penetrationen.

Fouling reducerer filtreringseffektiviteten, øger energiforbruget (på grund af højere trykkrav), forkorter membran levetid og kræver hyppig rengøring eller udskiftning, som alle tilføjer driftsomkostninger.

Tilstopning: spørgsmål og forebyggelsesstrategier

Tilstopning er en alvorlig form for begroing, hvor membranporerne bliver fuldstændigt blokeret, ofte af større partikler eller aggregater, hvilket fører til et drastisk eller fuldstændigt tab af flux. Mens begroing kan være en gradvis tilbagegang, kan tilstopning være mere pludselig.

Spørgsmål relateret til tilstopning:

• Irreversibel skade: Alvorlig tilstopning kan gøre membraner umulige at rengøre, hvilket fører til for tidlig udskiftning.
• Ujævn strømningsfordeling: Delvis tilstoppede membraner kan føre til ujævn strømning over membranoverfladen, hvilket potentielt skaber lokaliserede områder med højere tryk og stress.
• Systemlukninger: Hyppig tilstopning nødvendiggør systemnedstop til rengøring eller udskiftning af membraner, hvilket påvirker produktiviteten.

Forebyggelsesstrategier til tilstopning:

• Effektiv forbehandling: Dette er den eneste vigtigste strategi. Brug af grovere filtre (f.eks. Katronfiltre, granulære mediefiltre) eller endda MF-membraner som et præ-filter før UF-, NF- eller RO-systemer kan fjerne større suspenderede faste stoffer og reducere belastningen på de finere membraner.
• Valg af passende porestørrelse: Valg af en porestørrelse, der er egnet til fodervandskvaliteten og niveauet for forbehandling påført. Overfiltrering (ved hjælp af for lille porestørrelse til et givet foder) vil forværre tilstopning.
• Optimeret flowdynamik: At arbejde med passende tværstrømshastigheder i tangential flowfiltrering (TFF) hjælper med at feje overtrædelser væk fra membranoverfladen og minimere dannelse af kagelag.
• Regelmæssige rengøringsregimer: Implementering af en tidsplan for kemisk rengøring (ren-på-sted eller CIP) og/eller fysisk rengøring (f.eks. Backflushing til MF/UF) for at fjerne akkumulerede fejlfindelser, før de bliver irreversibelt tilstoppede.

Integritetstest: at sikre ensartet porestørrelse og ydeevne

I betragtning af den kritiske rolle af porestørrelse i membranpræstation, især i applikationer, der kræver absolut partikel eller mikrobiel tilbageholdelse (f.eks. Steril filtrering), Integritetstest er vigtigst. Integritetstest verificerer, at membranens porestruktur forbliver intakt og fri for defekter, revner eller bypass-kanaler, der effektivt ville skabe større end påtegnede porer.

• Hvorfor det er afgørende: Selv en enkelt fremstillingsdefekt eller operationel skade (f.eks. Fra overdreven tryk, kemisk angreb eller håndtering) kan føre til en "pinhole" eller tåre. En sådan defekt omgår den designede udelukkelse af porestørrelse, hvilket gør det muligt for forurenende stoffer at passere og gå på kompromis med hele filtreringsprocessen.
• Almindelige metoder:
  • Bubble Point Test: Som diskuteret er dette en primær metode. Et fald i boblepunkttrykket indikerer en stor defekt.
  • Diffusionstest: Foranstaler gasstrømmen gennem de fyldte porer ved et tryk under boblepunktet. En overdreven strømning indikerer en defekt.
  • Trykholdstest: Måler trykfaldet over tid i et forseglet, gaspressureret befæstet filter. Et hurtigt trykfald antyder en lækage.
  • Fremadstrømningstest: I lighed med diffusionstesten, men måler den samlede gasstrøm, der inkluderer både diffusion og bulkstrøm gennem eventuelle store defekter.

Integritetstest udføres rutinemæssigt før og efter kritiske filtreringsprocesser (især inden for lægemidler og sterile applikationer) og efter rengøringscyklusser. Det giver forsikring om, at membranens effektive porestørrelsesydelse opretholdes i hele dets operationelle levetid.

Sammenfattende kræver håndtering af problemer relateret til membranporestørrelse, såsom begroing og tilstopning, proaktive strategier, der involverer omhyggelig forbehandling, optimeret drift og robust rengøring. Endvidere giver regelmæssig integritetstests tillid til, at membranens afgørende størrelse-ekskluderingsfunktioner forbliver kompromisløs.

Valg af det rigtige membranfilter

Rejsen fra forståelse af, hvad porestørrelse betyder at gribe dens forskellige applikationer, kulminerer med den kritiske opgave at vælge højre Membranfilter til et specifikt behov. Denne beslutning er sjældent ligetil og involverer en systematisk vurdering af flere nøglefaktorer for at sikre optimal ydeevne, effektivitet og økonomisk levedygtighed.

Evaluering af dine specifikke filtreringsbehov

Det første og vigtigste trin er at klart definere målene for din filtreringsproces. Spørg dig selv:

• Hvad er det ønskede resultat? Forsøger du at:
  • Afklar en væske (fjern turbiditet)?
  • Steriliserer en opløsning (fjern bakterier/vira)?
  • Koncentrer dig et værdifuldt produkt (f.eks. Proteiner)?
  • Fjern opløste salte eller specifikke ioner?
  • Rens vand til et ultrapurniveau?
• Hvad er det krævede renhedsniveau? Hvad er den maksimale tilladte koncentration eller størrelse af resterende forurenende stoffer? Dette vil direkte guide den krævede porestørrelse. For eksempel kan et 0,45 um filter være tilstrækkeligt til generel afklaring, men et 0,22 um eller strammere filter er nødvendigt til steril filtrering.
• Hvad er fødestrømmenes art? Er det en væske eller en gas? Hvad er dets typiske partikelformige belastning eller opløst faststofindhold? Er det meget viskøst eller relativt tyndt?
• Hvad er den krævede gennemstrømning (strømningshastighed)? Hvor meget væske eller gas skal behandles pr. Tidsenhed? Dette påvirker ikke kun membrantypen, men også det samlede membranoverfladeareal, der er nødvendigt.
• Hvad er de lovgivningsmæssige krav? Til applikationer inden for lægemidler, mad og drikke eller drikkevand kan der være specifikke reguleringsstandarder (f.eks. FDA, USP, der), der dikterer filterydelse.

En klar forståelse af disse behov vil indsnævre de potentielle membrantyper (MF, UF, NF, RO) og deres tilsvarende porestørrelsesområder.

I betragtning af egenskaberne ved den væske, der filtreres

Ud over de forurenende stoffer spiller egenskaberne ved selve væsken en betydelig rolle i membranvalg, især vedrørende membranmaterialekompatibilitet.

• Kemisk sammensætning:
  • Ph: Væskens pH skal være kompatibel med membranmaterialet. Nogle materialer nedbrydes hurtigt under stærkt sure eller alkaliske forhold.
  • Tilstedeværelse af opløsningsmidler: Organiske opløsningsmidler kan svulme, opløses eller skade visse polymere membraner alvorligt. Keramiske membraner eller specifikke opløsningsmiddelresistente polymerer (f.eks. PVDF) kan være nødvendigt.
  • Oxidationsmidler: Stærke oxidatorer (som klor) kan skade mange membranmaterialer, især polyamid RO/NF -membraner. Klorresistente membraner eller forbehandling til fjernelse af klor kan være påkrævet.
• Temperatur: Driftstemperaturområdet skal være inden for membranmaterialets tolerancegrænser. Høje temperaturer kan forårsage membrannedbrydning eller ændringer i porestruktur. Omvendt kan meget lave temperaturer øge fluidviskositeten, hvilket reducerer flux.
• Viskositet: Meget viskøse væsker kræver højere driftstryk eller større membranoverfladearealer for at opnå de ønskede strømningshastigheder, uanset porestørrelse.
• Fouling Potential: Evaluer potentialet for væsken til at forse membranen. Væsker med højt suspenderede faste stoffer, kolloider, opløst organisk stof eller mikroorganismer kræver mere robust forbehandling, specifikke membranmaterialer eller effektive rengøringsstrategier. Membraner med overfladeegenskaber, der modstår adhæsion (f.eks. Hydrofile overflader til vandige opløsninger) kan være fordelagtige.

Evaluering af omkostningseffektiviteten af ​​forskellige membrantyper

Hovedstaden og driftsomkostningerne forbundet med membranfiltreringssystemer varierer markant afhængigt af den valgte teknologi og dens skala.

• Kapitaludgifter (CAPEX):
  • Membranomkostninger: Finere poremembraner (RO> NF> UF> MF) er generelt dyrere pr. Enhedsareal på grund af deres komplekse fremstilling.
  • Systemkomponenter: Højere trykoperationer (RO, NF) kræver mere robuste pumper, trykbeholdere og rørledninger, stigende indledende opsætningsomkostninger.
• Driftsudgifter (OPEX):
  • Energiforbrug: Pumpomkostninger er direkte proportionale med driftstrykket og strømningshastigheden. RO -systemer, der kræver det højeste pres, har det højeste energiforbrug.
  • Membranudskiftning: Levetid varierer efter anvendelse, foderkvalitet og rengøringsregime. Udskiftning af fine-pore-membraner kan være en betydelig tilbagevendende omkostning.
  • Rengøring af kemikalier og procedurer: Den frekvens og aggressivitet ved rengøring, der kræves for at bekæmpe begroing, bidrager til driftsomkostninger.
  • Omkostninger til forbehandling: Niveauet for forbehandling, der er nødvendig for at beskytte membranen, tilføjer også det samlede operationelle budget.

Det er vigtigt at udføre en Samlede ejerskabsomkostninger (TCO) Analyse, der overvejer både indledende investeringer og langsigtede driftsudgifter. Nogle gange kan investering i en lidt dyrere membran med bedre begroingsmodstand eller en længere levetid føre til betydelige besparelser inden for energi, rengøring og udskiftningsomkostninger i løbet af systemets levetid. Omvendt kan det være en unødvendig udgift af kapital og energi at vælge et RO -system, når NF ville være tilstrækkelig.

Ved nøje at overveje disse sammenvævede faktorer - dine filtreringsmål, væskens egenskaber og de økonomiske konsekvenser - kan du tage en informeret beslutning om at vælge membranfilteret med den optimale porestørrelse og egenskaber til din specifikke anvendelse. Denne holistiske tilgang sikrer ikke kun effektiv filtrering, men også en bæredygtig og omkostningseffektiv drift.

Har du stadig spørgsmål? Kontakt blot Hangzhou Nihaowater, vi vil gerne hjælpe.
